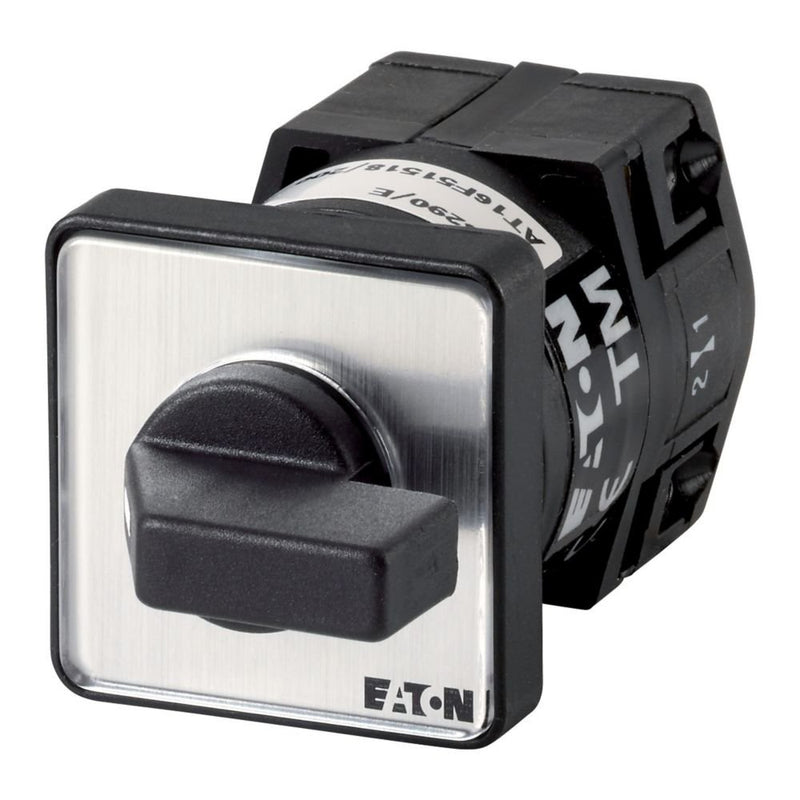

Eaton - Lasttrennschalter Ein-Aus-Schalter TM-1-8290/E 1pol

EIN-AUS-Schalter, Sortiment: Steuerschalter, Typkenner: TM, mit schwarzem Knebel und Frontschild, Kontakte: 1, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 90 °, Schaltverhalten: rastend, mit 0-Stellung, Frontschild: 0-1, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 3 kW, Bemessungsdauerstrom: Iu = 10 A, 1 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, CSA, UL, Steuerschalter nach IEC/EN 60947-5-1, Hilfsstromschalter nach IEC/EN 60947-5-1

Technische Details
Ausführung als Hauptschalter	nein
Ausführung als Wartungs-/Reparaturschalter	nein
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	500 V
Bemessungsbetriebsspannung	500 V
Bemessungsdauerstrom Iu	10 A
Bemessungsdauerstrom bei AC-23, 400 V	6,59999999 A
Bemessungsdauerstrom bei AC-21, 400 V	0 A
Bemessungsbetriebsleistung bei AC-3, 400 V	0 kW
Bemessungskurzzeitstromfestigkeit Icw	0 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	3 kW
Schaltleistung bei 400 V	0 kW
Bedingter Bemessungskurzschlussstrom Iq	0 kA
Polzahl	1
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	nein
Geeignet für Frontbefestigung 4-Loch	ja
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	nein
Geeignet für Zwischenbau	nein
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	kurzer Drehgriff
Verriegelbar	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP65
Schutzart (NEMA)	12
Breite	30 mm
Höhe	30 mm
Tiefe	62 mm

Lieferumfang:
1 x Eaton - Lasttrennschalter Ein-Aus-Schalter TM-1-8290/E 1pol.
