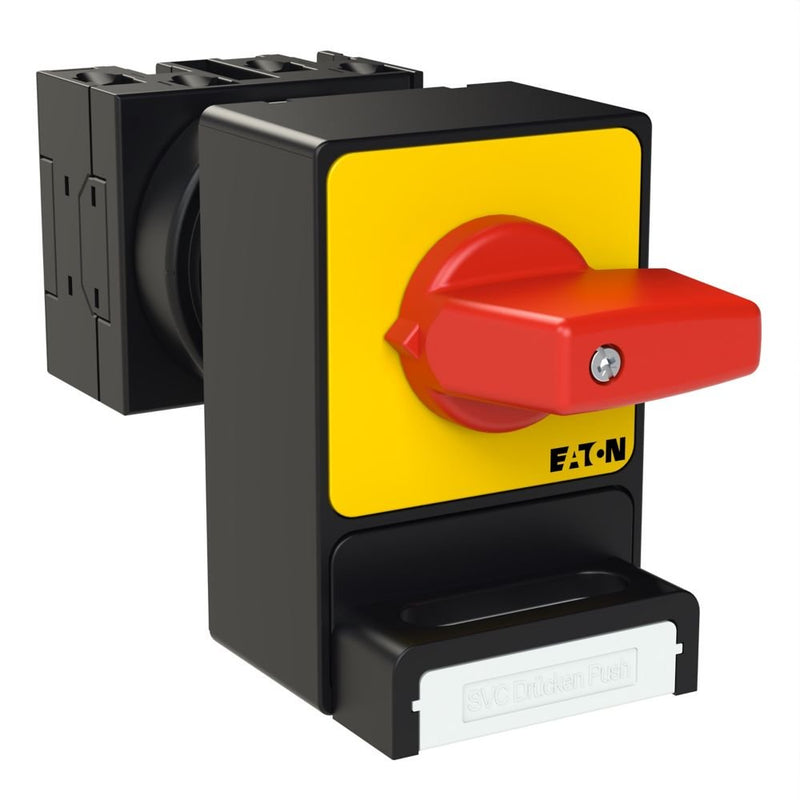

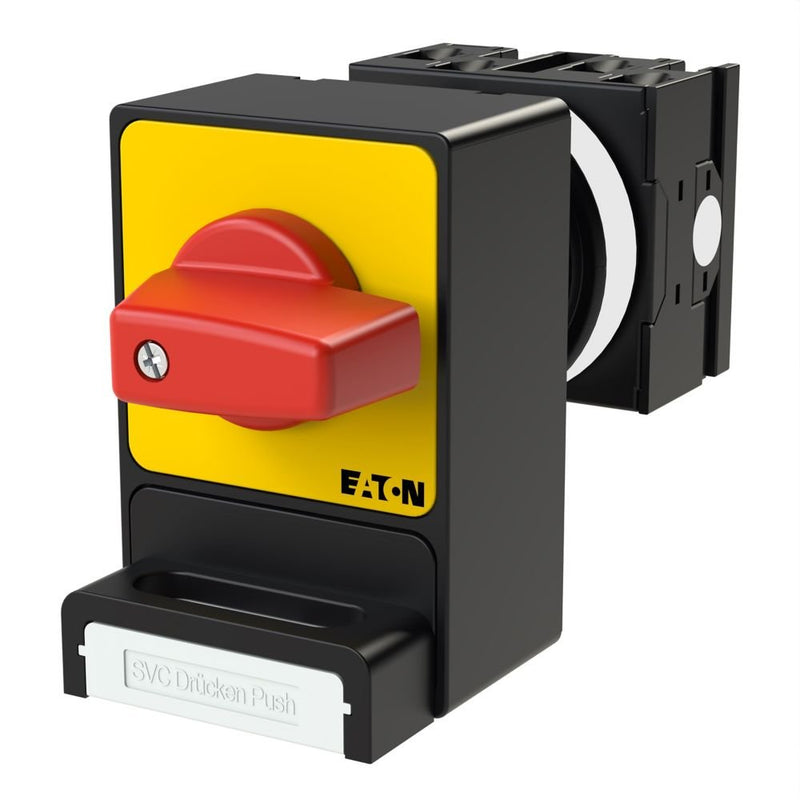

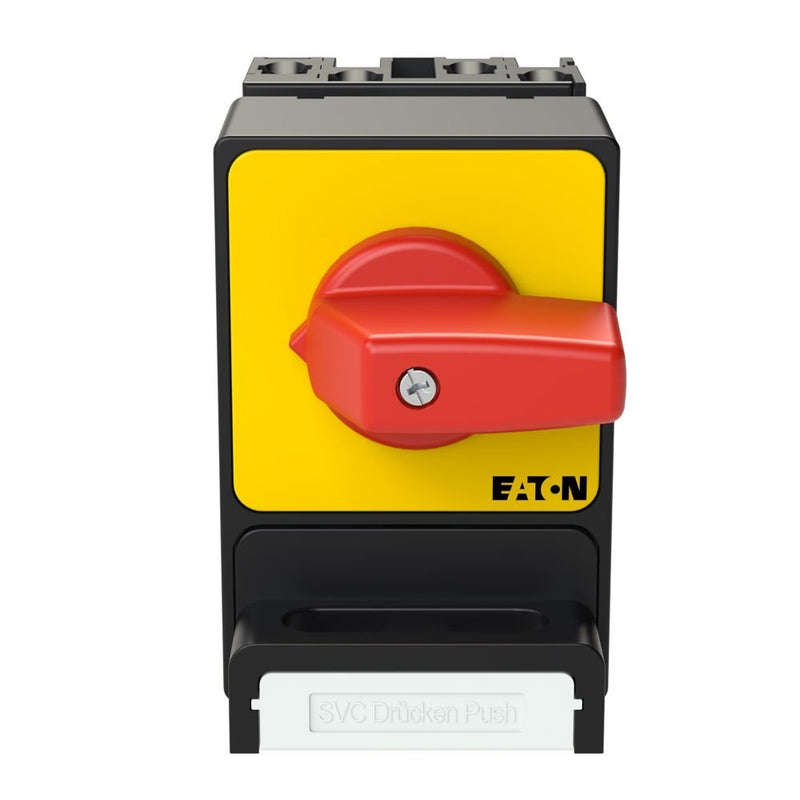

Panikschalter, Sortiment: Schalter mit Verriegelungsmechanismus, Typkenner: T0, Stopp-Funktion: NOT-AUS-Funktion, mit rotem Knebel und gelbem Frontschild, 3-polig, Sperrvorrichtung: Vorhängeschloss-Sperre SVC, Hinweise: Abschließbar mit max. 3 Vorhängeschlössern., Wenn der Verriegelungsschieber mit der Verriegelung in Position 1 verriegelt ist, kann der Schalter ausgeschaltet, aber nicht wieder eingeschaltet werden, ohne die Verriegelung zu entfernen., Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 90 °, Schaltverhalten: rastend, Frontschild: 0-1, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 5,5 kW
| Technische Details |
|---|
| Ausführung als Hauptschalter |
nein |
| Ausführung als Wartungs-/Reparaturschalter |
nein |
| Ausführung als Sicherheitsschalter |
nein |
| Ausführung als NOT-AUS-Einrichtung |
ja |
| Ausführung als Wendeschalter |
nein |
| Anzahl der Schalter |
1 |
| Max. Bemessungsbetriebsspannung Ue bei AC |
690 V |
| Bemessungsbetriebsspannung |
690 V |
| Bemessungsdauerstrom Iu |
20 A |
| Bemessungsdauerstrom bei AC-23, 400 V |
13,3 A |
| Bemessungsdauerstrom bei AC-21, 400 V |
20 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
5,5 kW |
| Bemessungskurzzeitstromfestigkeit Icw |
0,32 kA |
| Bemessungsbetriebsleistung bei AC-23, 400 V |
5,5 kW |
| Schaltleistung bei 400 V |
5,5 kW |
| Bedingter Bemessungskurzschlussstrom Iq |
6 kA |
| Polzahl |
3 |
| Motorantrieb optional |
nein |
| Motorantrieb integriert |
nein |
| Spannungsauslöser optional |
nein |
| Gerätebauart |
Einbaugerät Festeinbautechnik |
| Geeignet für Bodenbefestigung |
nein |
| Geeignet für Frontbefestigung 4-Loch |
ja |
| Geeignet für Frontbefestigung Zentral |
nein |
| Geeignet für Verteilereinbau |
nein |
| Geeignet für Zwischenbau |
nein |
| Farbe des Betätigungselements |
rot |
| Ausführung des Betätigungselements |
kurzer Drehgriff |
| Verriegelbar |
ja |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Mit vormontierter Verkabelung |
nein |
| Schutzart (IP), frontseitig |
IP65 |
| Schutzart (NEMA) |
12 |
| Breite |
49 mm |
| Höhe |
73 mm |
| Tiefe |
173 mm |
Lieferumfang:
1 x Eaton - Lasttrennschalter Ein-Aus-Schalter T0-2-1/E/SVC(S)-RT 3pol.
