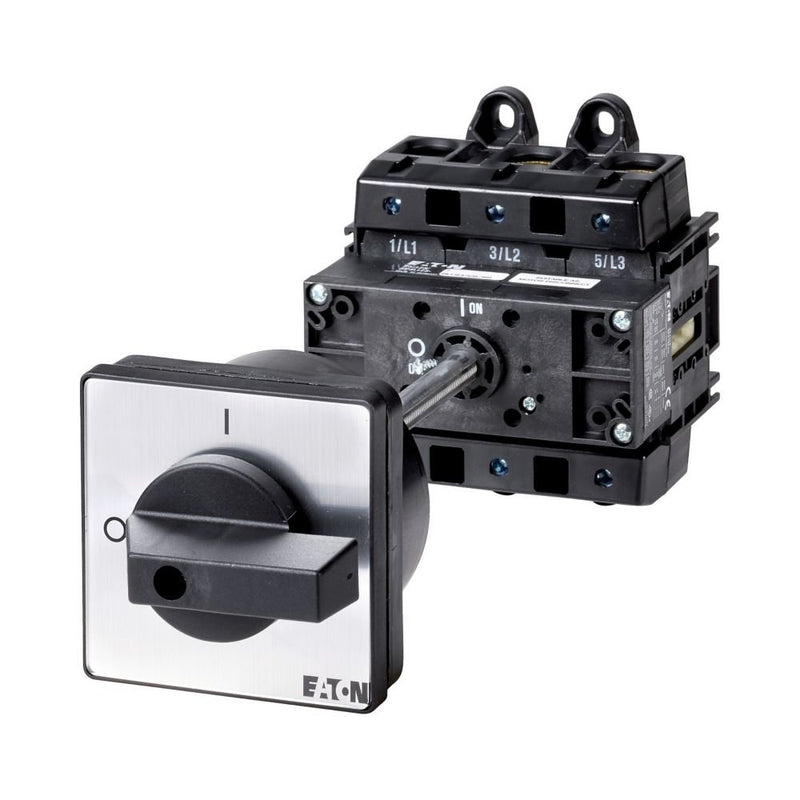

Eaton - Lasttrennschalter EIN-AUS-Schalter P5-315/Z P5 315A Zwischenbau

EIN-AUS-Schalter, Sortiment: EIN-AUS-Schalter, Typkenner: P5, mit schwarzem Knebel und Frontschild, Information zum Lieferumfang: Hilfskontakt oder Neutralleiter kundenseitig montiert., 3-polig, Schutzart: Front IP65, Bauform: rückseitiger Einbau, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 110 kW, Bemessungsdauerstrom: Iu = 315 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

Technische Details
Ausführung als Hauptschalter	nein
Ausführung als Wartungs-/Reparaturschalter	nein
Ausführung als Sicherheitsschalter	nein
Ausführung als NOT-AUS-Einrichtung	nein
Ausführung als Wendeschalter	nein
Anzahl der Schalter	1
Max. Bemessungsbetriebsspannung Ue bei AC	690 V
Bemessungsbetriebsspannung	690 V
Bemessungsdauerstrom Iu	315 A
Bemessungsdauerstrom bei AC-23, 400 V	315 A
Bemessungsdauerstrom bei AC-21, 400 V	315 A
Bemessungsbetriebsleistung bei AC-3, 400 V	75 kW
Bemessungskurzzeitstromfestigkeit Icw	5,8 kA
Bemessungsbetriebsleistung bei AC-23, 400 V	110 kW
Schaltleistung bei 400 V	110 kW
Bedingter Bemessungskurzschlussstrom Iq	15 kA
Polzahl	3
Motorantrieb optional	nein
Motorantrieb integriert	nein
Spannungsauslöser optional	nein
Gerätebauart	Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung	nein
Geeignet für Frontbefestigung 4-Loch	nein
Geeignet für Frontbefestigung Zentral	nein
Geeignet für Verteilereinbau	nein
Geeignet für Zwischenbau	ja
Farbe des Betätigungselements	schwarz
Ausführung des Betätigungselements	kurzer Drehgriff
Verriegelbar	nein
Anschlussart Hauptstromkreis	Rahmenklemme
Mit vormontierter Verkabelung	nein
Schutzart (IP), frontseitig	IP65
Schutzart (NEMA)	12
Breite	150 mm
Höhe	150 mm
Tiefe	150 mm

Lieferumfang:
1 x Eaton - Lasttrennschalter EIN-AUS-Schalter P5-315/Z
