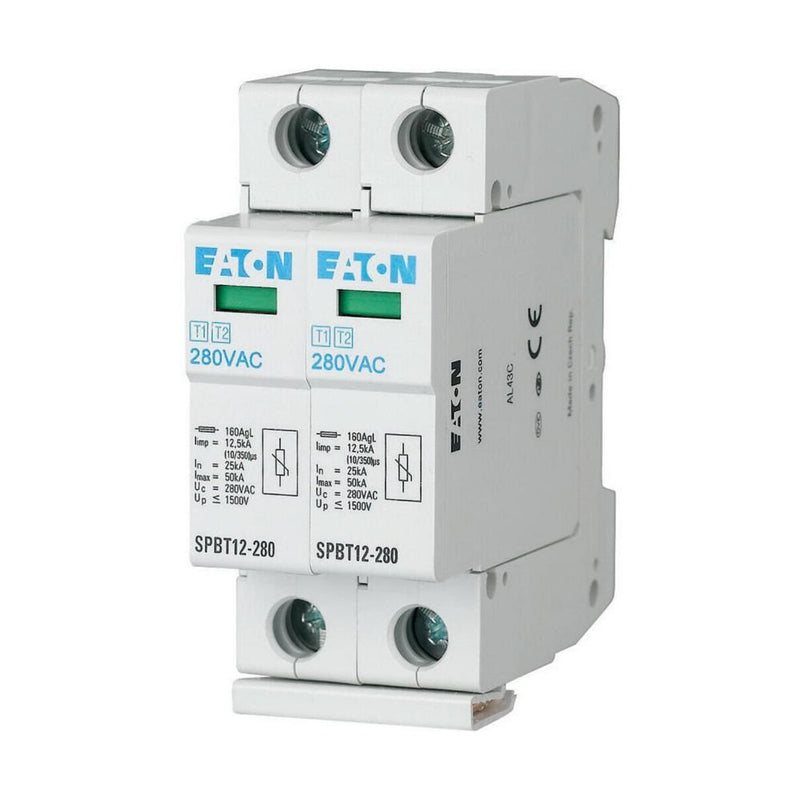

Eaton - Kombi-Ableiter für Energietechnik Überspannungsableiter-Set SPBT12-280/2 TN-S-Set, 2p

zum Schutz von Verbraucheranlagen vor transienten Überspannungen, die durch direkte und indirekte Blitzeinschläge sowie Schaltvorgänge verursacht werden, Anwendung nach IEC 60364-5-53 Abschnitt A534, il entsprechend IEC 61643-1, SPD Typ T1, T2 nach EN 61643-11, Blitzschutzklasse III und IV nach IEC 62305, Typ ohne Fernmeldung

Technische Details
Netzform DC	nein
Netzform IT	nein
Netzform TN	ja
Netzform TN-C	nein
Netzform TN-C-S	nein
Netzform TN-S	ja
Netzform TT	ja
Netzform sonstige	ja
Polzahl	2
Blitzstoßstrom (10/350 µs)	12,5 kA
Höchste Dauerspannung AC	280 V
Höchste Dauerspannung DC	0 V
Nennspannung AC	280 V
Nennspannung DC	0 V
Max. PV-Spannung	0 V
Schutzpegel	1,5 kV
Schutzpegel L-N	0 kV
Schutzpegel L-PE	1,5 kV
Schutzpegel N-PE	0 kV
Schutzpegel (DC+ - DC-)	0 kV
Schutzpegel (DC+/DC- - PE)	0 kV
Folgestromlöschfähigkeit	0 kA
Spezifische Energie (W/R)	39,1 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	0 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	160 A
Montageart	Hutschiene TH35
Baugröße	2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	25 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	35 mm²
Fernsignalisierung	nein
Signalisierung am Gerät	optisch
Prüfklasse	Typ 1 und 2
Integrierte Vorsicherung	nein
Energetisch koordinierte Schutzwirkung zum Endgerät	nein
Spannungsschaltende Funkenstreckentechnologie	nein
Überstromgeschützter Spannungsabgriff	nein
Schutzart (IP)	IP20

Lieferumfang:
1 x Eaton - Kombi-Ableiter für Energietechnik Überspannungsableiter-Set SPBT12-280/2 TN-S-Set, 2p
