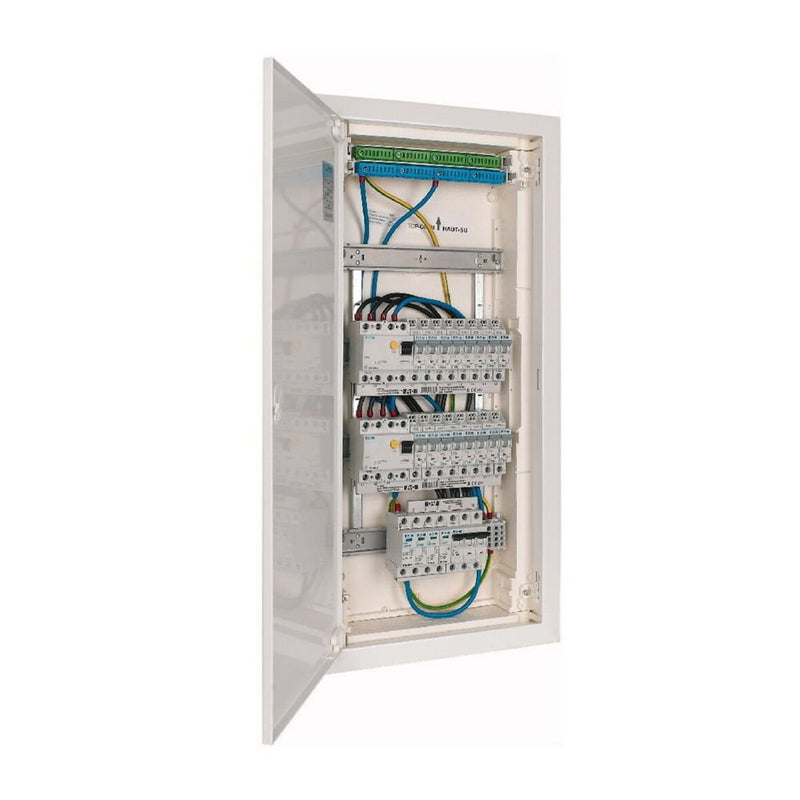

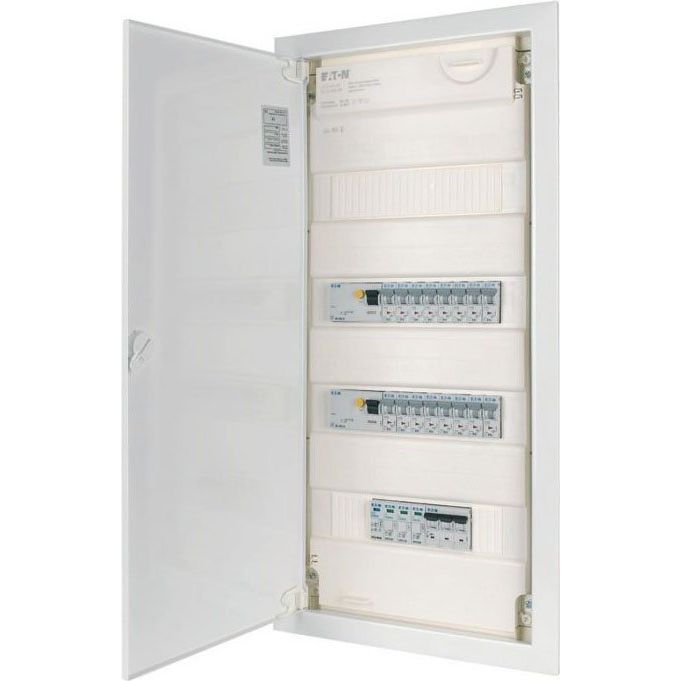

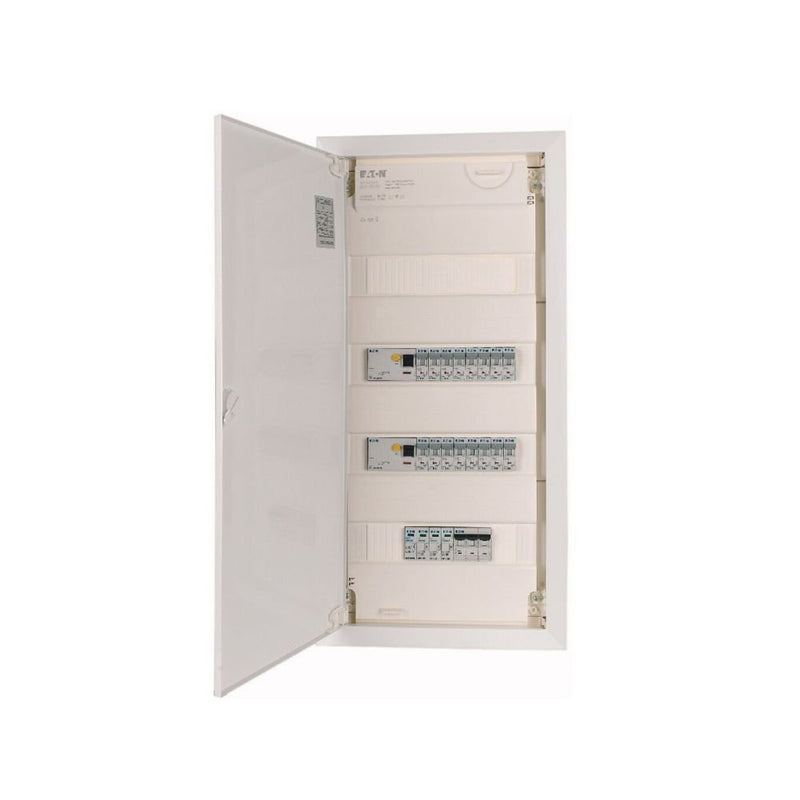

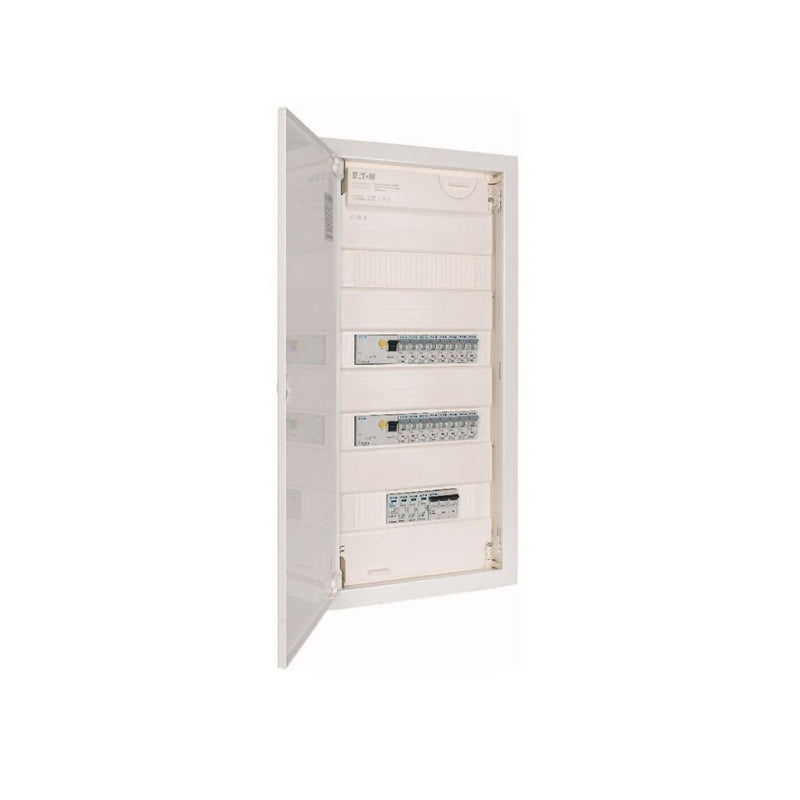

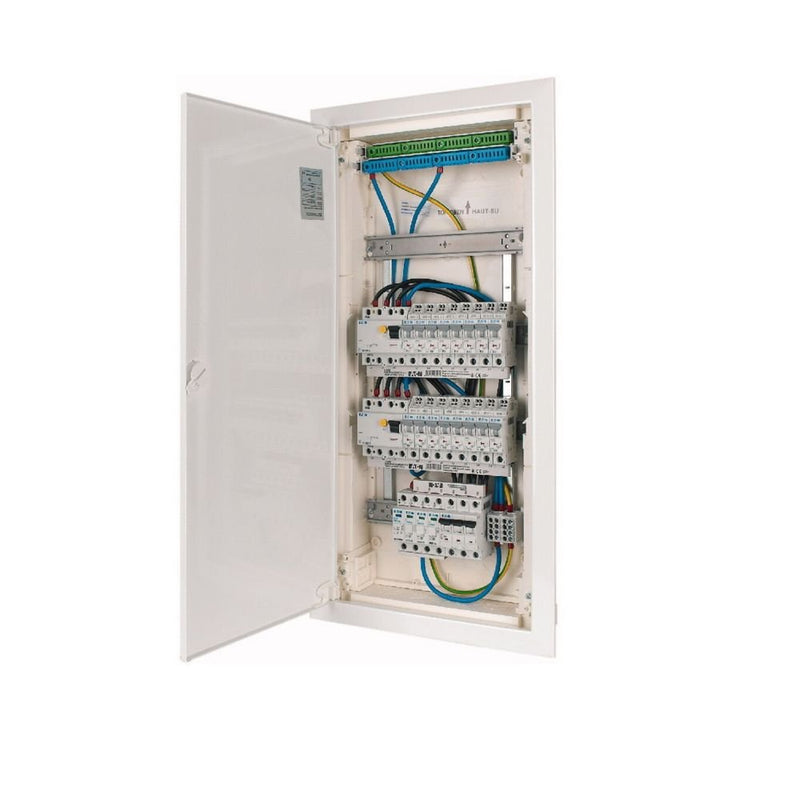

Bestückter vorverdrahteter und geprüfter Kleinverteiler KLV, mit 1x PXL Leistungsschalter 40 A
1x SPCT2 TVSS
2x PXF Fehlerstromschutzschalter
16x PLI Leitungsschutzschalter (MCB) 16 A
durchgängige Steckklemmtechnik für alle Abgangsstromkreise
Schutzklasse II, Frontabdeckung plombierbar
Türdrehriegel optional austauschbar durch Sicherheitsschließung
umfangreiches Zubehörsortiment
Libelle 3D-Putzausgleich für schnelle und saubere Montage
inklusive Maueranker Normen: Kombination gemäß IEC/EN 60670-24, Gehäuse entsprechend DIN 43871, IEC/EN 62208, EN61439-3.
| Technische Details |
|---|
| Montageart |
Hohlwand/Unterputz |
| Anzahl der Reihen |
4 |
| Anzahl der Phasen |
3 |
| Absicherung |
Leitungsschutzschalter / Kombi FI-Schalter/Leitungsschutzschalter |
| Anzahl der einphasigen Leitungsschutzschalter |
16 |
| Anzahl der dreiphasigen Leitungsschutzschalter |
1 |
| Auslösecharakteristik |
B |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V |
10 kA |
| Leistungsaufnahme |
0 W |
| Anzahl der direkten Gruppen |
2 |
| Anzahl der Gruppen hinter dem Fehlerstrom-Schutzschalter |
2 |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA |
2 |
| Absicherung Hauptschalter als Einspeisegerät |
ja |
| Anzahl der Pole Hauptschalter |
3 |
| Hauptschalter-Bemessungsstrom |
32 A |
| Absicherung 1x RCD als Einspeisegerät |
ja |
| Hauptsch. als Einspeisegerät, Untervert. auf 1x/2x RCD + ungeschützte Abgänge |
ja |
| Hauptschalter als Einspeisegerät, Unterverteilung auf 2x RCD |
ja |
| Absicherung Dual-RCD (2x RCD als Einspeisegerät) |
ja |
| Anzahl freier Modulplätze für Geräte |
16 |
| Geeignet für Daten |
nein |
| Herdanschlussgruppe |
ohne |
| Herdanschlussgruppe geeignet als Starkstromgruppe |
nein |
| Mit Steckdose |
nein |
| Mit Klingeltransformator |
nein |
| Überspannungsschutz |
ja |
| Art des Überspannungsschutzgerätes |
Typ 2 |
| Mit Zähler |
nein |
| Werkstoff des Gehäuses |
Kunststoff |
| Schutzart (IP) |
IP30 |
| Höhe |
714 mm |
| Einbauhöhe |
45 mm |
| Breite |
359 mm |
| Einbaubreite |
251 mm |
| Breite in Teilungseinheiten |
12 |
| Tiefe |
96,5 mm |
| Einbautiefe |
0 mm |
| Anbaumöglichkeit |
nein |
| Art der Abdeckung |
Tür |
| Mit transparentem Deckel |
nein |
| Art der Schließung |
sonstige |
| Abschließbar |
nein |
| Farbe |
weiß |
| RAL-Nummer |
9016 |
Lieferumfang:
1 x PXL Leistungsschalter 40 A 1 x SPCT2 TVSS 2 x PXF Fehlerstromschutzschalter 16 x PLI Leitungsschutzschalter (MCB) 16 A
