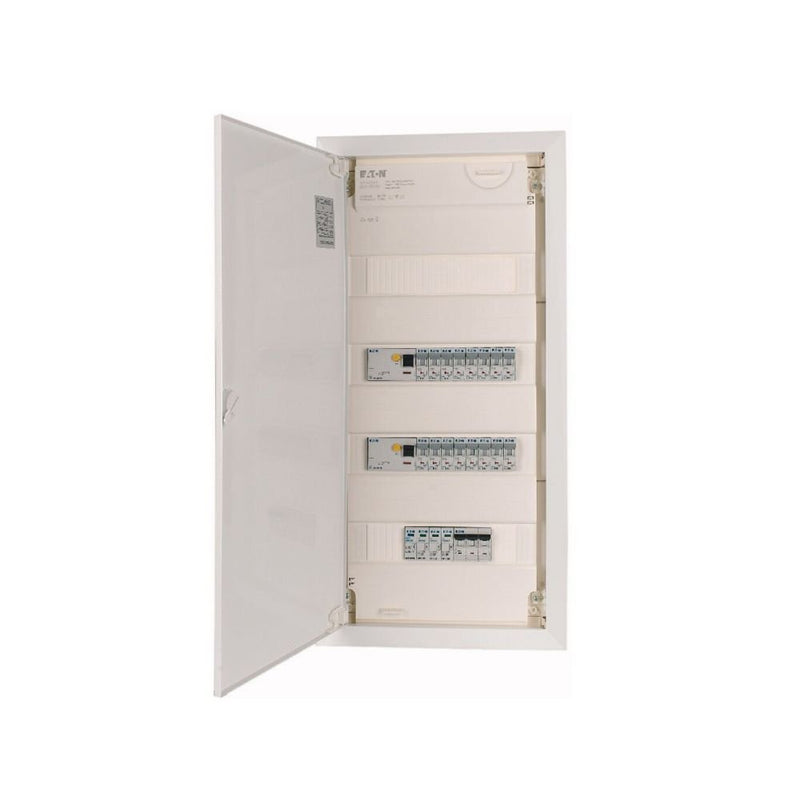

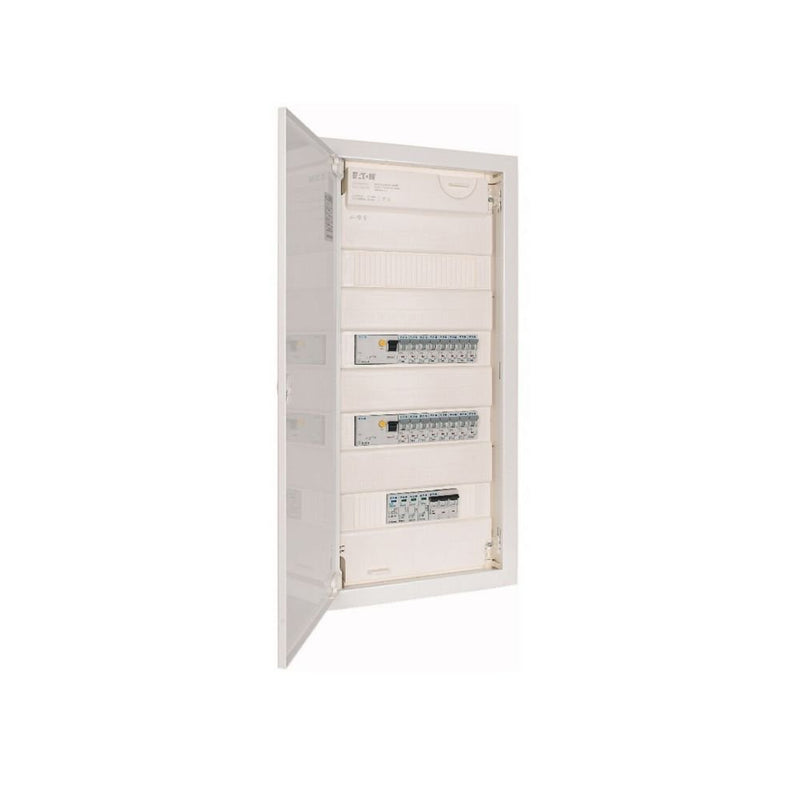

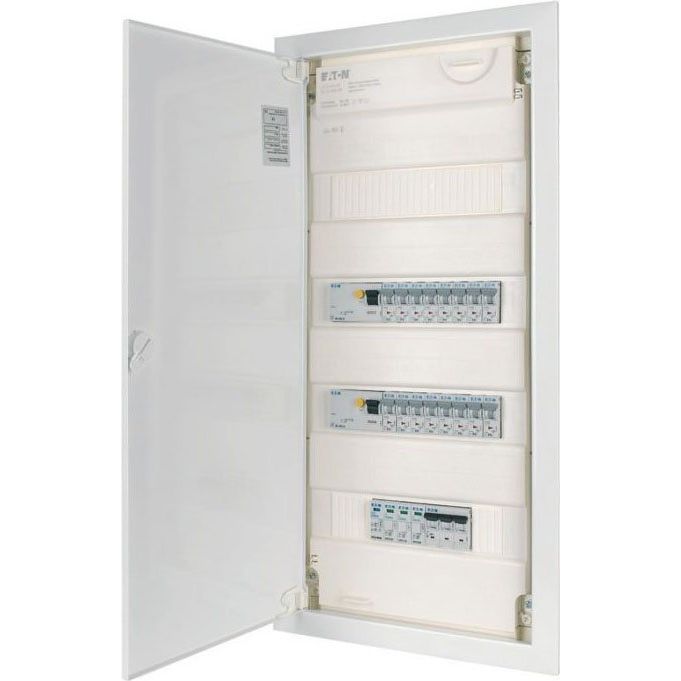

Bestückter, vorverdrahteter und nach EN 61439-3 geprüfter xComfort Kleinverteiler KLV für Wohnhäuser und gewerbliche Gebäude
für Hohlwand- und Unterputzmontage
mit 1x HKL Anschlussklemme
1x PXL 3p. Leitungsschutzschalter 40 A
1x SPCT2 Überspannungsschutz
2x PFIM Fi-Schutzschalter Typ F
16x PLI Leitungsschutzschalter 16 A
durchgängige Steckklemmtechnik für alle Abgangsstromkreise
Verteiler mit berührungssicherer N/PE-Kombisteckklemme in Schutzart IP2X mit kombinierter Schnapp- und Schraubtechnik
Leerplatzabdeckungen inklusive
Schutzklasse II
IP30
IK05
| Technische Details |
|---|
| Montageart |
Hohlwand |
| Anzahl der Reihen |
4 |
| Anzahl der Phasen |
3 |
| Absicherung |
Leitungsschutzschalter / Kombi FI-Schalter/Leitungsschutzschalter |
| Anzahl der einphasigen Leitungsschutzschalter |
16 |
| Anzahl der dreiphasigen Leitungsschutzschalter |
1 |
| Auslösecharakteristik |
B |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V |
10 kA |
| Leistungsaufnahme |
0 W |
| Gesamtzahl der Gruppen |
16 |
| Anzahl der Gruppen hinter dem Fehlerstrom-Schutzschalter |
16 |
| Anzahl der Kombinationen FI-Schalter/Leitungsschutzschalter |
2 |
| Anzahl der Fehlerstrom-Schutzschalter 30 mA |
2 |
| Absicherung Hauptschalter als Einspeisegerät |
ja |
| Anzahl der Pole Hauptschalter |
3 |
| Hauptschalter-Bemessungsstrom |
32 A |
| Absicherung 1x RCD als Einspeisegerät |
ja |
| Hauptsch. als Einspeisegerät, Untervert. auf 1x/2x RCD + ungeschützte Abgänge |
ja |
| Hauptschalter als Einspeisegerät, Unterverteilung auf 2x RCD |
ja |
| Absicherung Dual-RCD (2x RCD als Einspeisegerät) |
ja |
| Anzahl freier Modulplätze für Geräte |
16 |
| Geeignet für Daten |
nein |
| Herdanschlussgruppe |
ohne |
| Herdanschlussgruppe geeignet als Starkstromgruppe |
nein |
| Mit Steckdose |
nein |
| Mit Klingeltransformator |
nein |
| Überspannungsschutz |
ja |
| Art des Überspannungsschutzgerätes |
Typ 2 |
| Mit Zähler |
nein |
| Werkstoff des Gehäuses |
Kunststoff |
| Schutzart (IP) |
IP30 |
| Höhe |
714 mm |
| Einbauhöhe |
45 mm |
| Breite |
359 mm |
| Einbaubreite |
251 mm |
| Breite in Teilungseinheiten |
12 |
| Tiefe |
96,5 mm |
| Einbautiefe |
0 mm |
| Anbaumöglichkeit |
ja |
| Art der Abdeckung |
Tür |
| Mit transparentem Deckel |
nein |
| Art der Schließung |
sonstige |
| Abschließbar |
nein |
| Farbe |
weiß |
| RAL-Nummer |
9016 |
Lieferumfang:
1 x Kleinverteiler KLV\n1 x HKL Anschlussklemme\n1 x PXL 3p. Leitungsschutzschalter 40 A\n1 x SPCT2 Überspannungsschutz\n2 x PFIM Fi-Schutzschalter Typ F\n16 x PLI Leitungsschutzschalter 1
