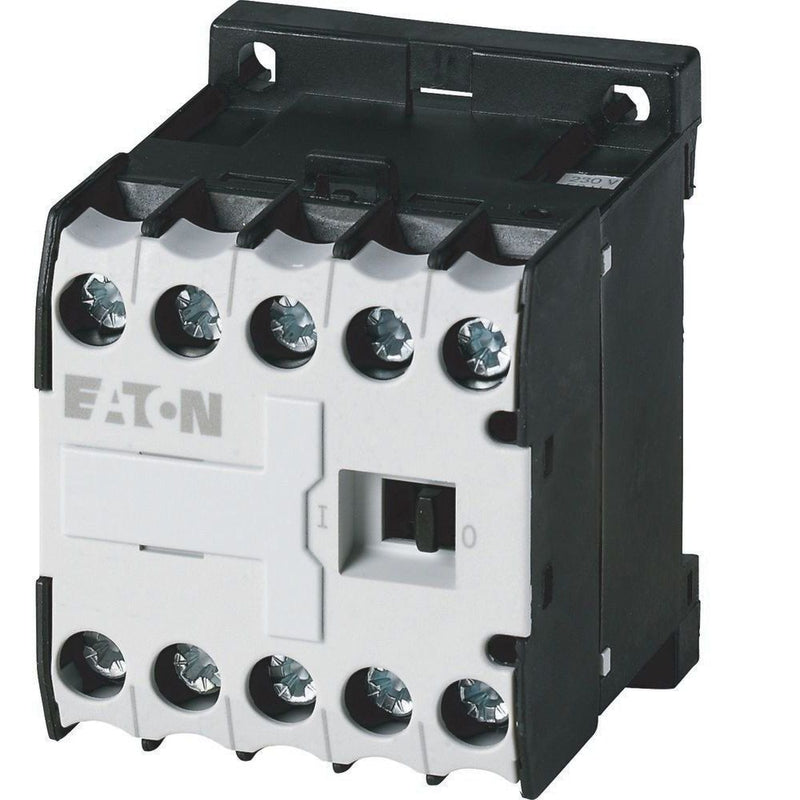

Eaton - Hilfsschütz, Relais Hilfsschütz DILER-31-G(24VDC) DC 3S1Ö

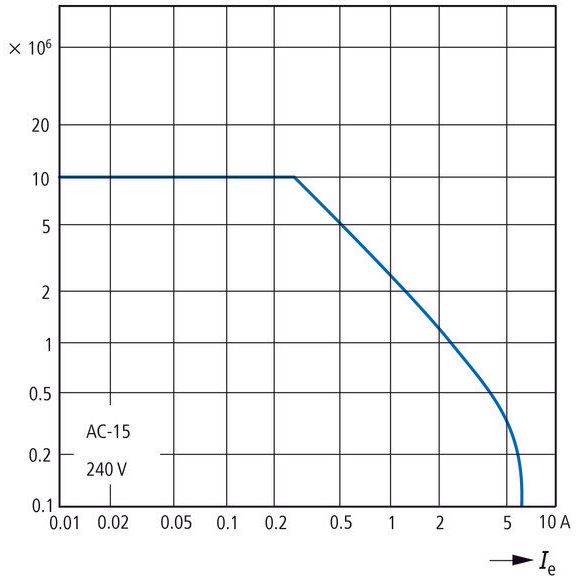

Hilfsschütz, Sortiment: DILER Mini-Schütz, Anwendung: Hilfsschütze, Beschreibung: mit zwangsgeführten Kontakten, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom konventioneller thermischer Strom, 1 Pol offen bei 50 °C: Ith =Ie= 10 A, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 6 A, 380 V 400 V 415 V: Ie= 3 A, Kontakte S = Schließer: 3 S, Kontakte Ö = Öffner: 1 Ö, Codenummer und Version der Kombination Unterscheidungsnummer: 31E, verwendbar für: DILE, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Schutzart: IP20

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	0 V
Bemessungssteuerspeisespannung Us bei DC	24 V
Spannungsart zur Betätigung	DC
Bemessungsbetriebsstrom	10 A
Bemessungsbetriebsstrom Ie, 400 V	3 A
Montageart	DIN-Schiene/Schraube
Mit LED-Anzeige	nein
Geeignet für Handbedienung	nein
Schnittstelle	nein
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Schließer	3
Betriebsspannung bei AC 50 Hz	17..500 V
Betriebsspannung bei AC 60 Hz	17..500 V
Betriebsspannung bei DC	24..220 V
Spannungsart der Betriebsspannung	AC/DC
Bemessungsschaltstrom	10 A
Anschlussart Hilfsstromkreis	Schraubanschluss
Breite	45 mm
Höhe	58 mm
Tiefe	54 mm

Lieferumfang:
1 x DILER-31-G(24VDC) DC 3S1Ö
