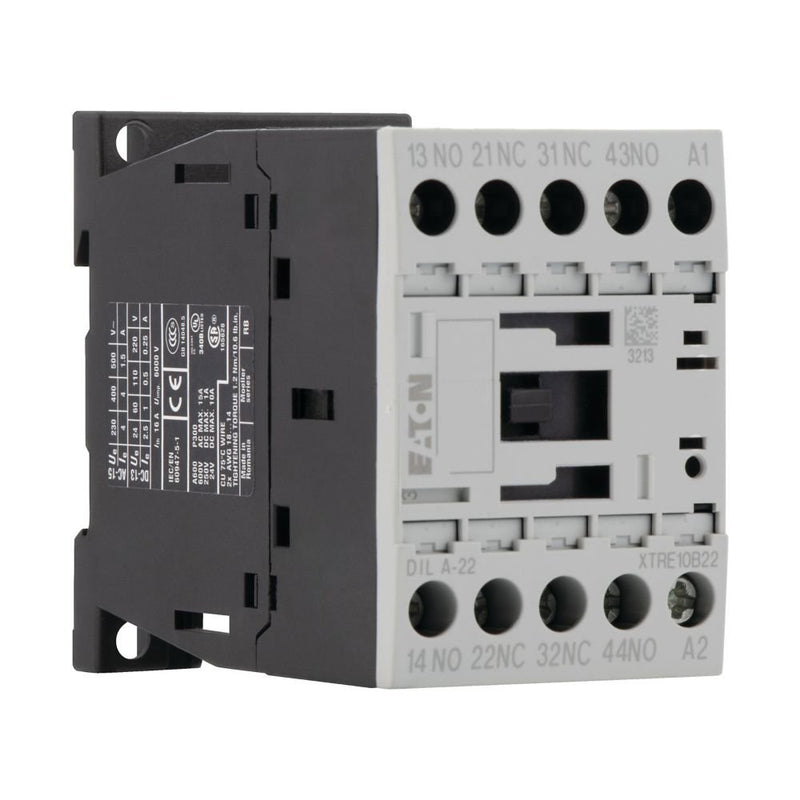

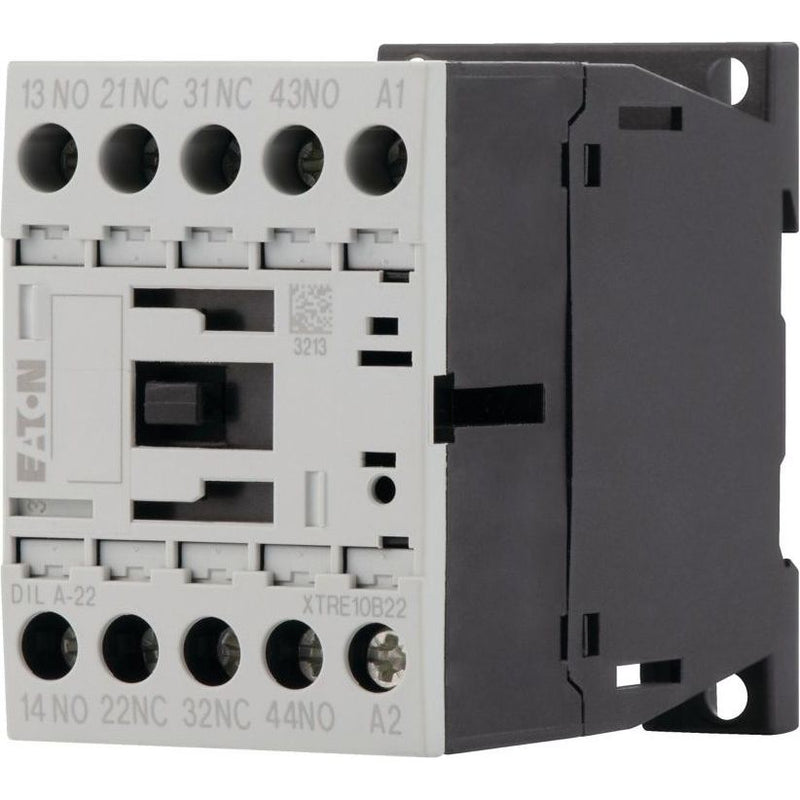

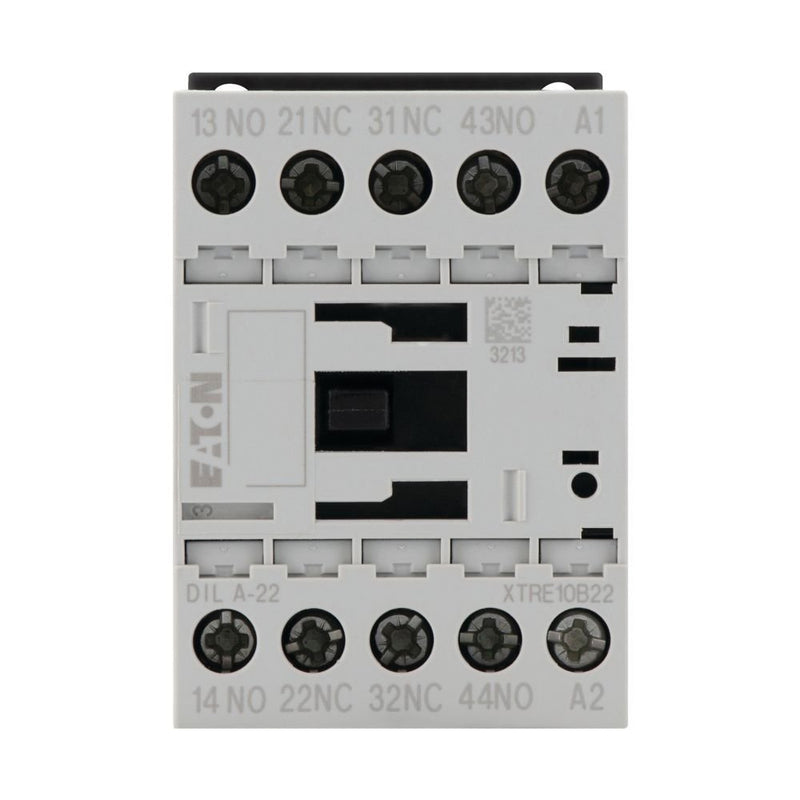

Eaton - Hilfsschütz, Relais Hilfsschütz DILA-22(48VDC) 2S2Ö, DC

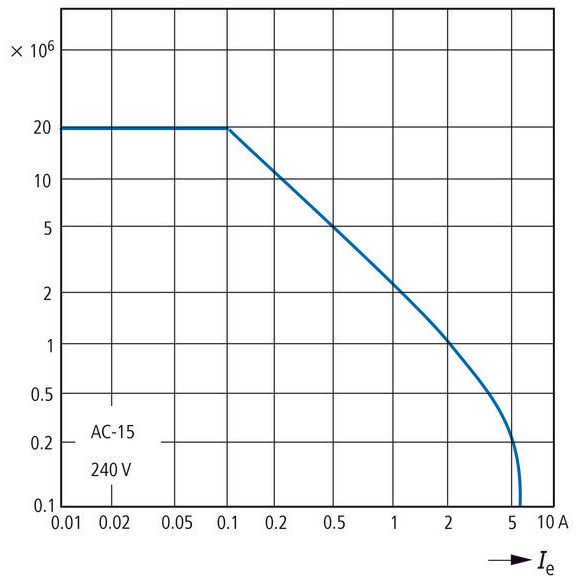

Hilfsschütz, Sortiment: DILA Relais, Anwendung: Hilfsschütze, Beschreibung: Basisgeräte mit positiven Betriebskontakten, Anschlusstechnik: Schraubklemmen, Bemessungsbetriebsstrom AC-15 220 V 230 V 240 V: Ie= 4 A, 380 V 400 V 415 V: Ie= 4 A, Kontakte S = Schließer: 2 S, Kontakte Ö = Öffner: 2 Ö, Codenummer und Version der Kombination Unterscheidungsnummer: 22E, Kombinierbar mit Hilfsschaltermodul: DILA-XHI(V) , Betätigungsspannung: 48 V DC, Stromart AC/DC: Gleichstrombetätigung, Schutzart: IP20, Hinweise: Kontaktnummern gemäß EN 50011, Markierungen Spulenanschluss gemäß EN 50005

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	0 V
Bemessungssteuerspeisespannung Us bei DC	48 V
Spannungsart zur Betätigung	DC
Bemessungsbetriebsstrom	16 A
Bemessungsbetriebsstrom Ie, 400 V	4 A
Montageart	DIN-Schiene/Schraube
Mit LED-Anzeige	nein
Geeignet für Handbedienung	nein
Schnittstelle	nein
Anzahl der Hilfskontakte als Öffner	2
Anzahl der Hilfskontakte als Schließer	2
Betriebsspannung bei AC 50 Hz	17..500 V
Betriebsspannung bei AC 60 Hz	17..500 V
Betriebsspannung bei DC	24..220 V
Spannungsart der Betriebsspannung	AC/DC
Bemessungsschaltstrom	16 A
Anschlussart Hilfsstromkreis	Schraubanschluss
Breite	45 mm
Höhe	68 mm
Tiefe	75 mm

Lieferumfang:
1 x Eaton - Hilfsschütz, Relais Hilfsschütz DILA-22(48VDC) 2S2Ö, DC
