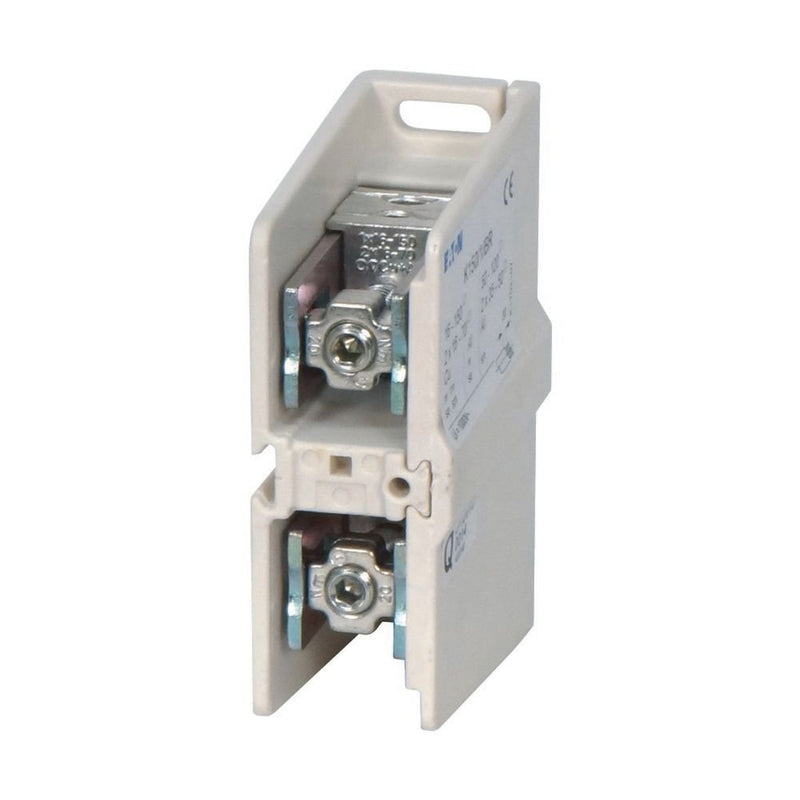

Eaton - Hauptleitungsklemme PE/N/PEN-Klemme K150/1/BR 32A

K Anschlussklemmen, für AL und CU, eine Seite rund, eine Seite rund, Bemessungsbetriebsstrom Ie = 250 A, Pole=1, Anschlussquerschnitte: Kupfer-Rundkabel mehrdrähtig, Sektorkabel mehrdrähtig, Rundkabel eindrähtig, Sektorkabel eindrähtig und Aluminium-Rundkabel eindrähtig, Sektorkabel eindrähtig = 1x 35 bis 150 mm² oder 2x 16 bis 70 Aluminium-Sektorkabel eindrähtig = 1x 50 bis 120 oder 2x 35 bis 50. Kupferband 1x (4x 16 x 0,8) bis 2x (6 x 16 x 0,8) oder Kupferschiene = 18 x 4 mm, Hinweise: Umbausätze von Bandanschluss in Kabelanschluss separat erhältlich, Klemmenabdeckung separat verfügbar

Technische Details
Polzahl	1
Nennstrom	250 A
Anschlussart	schrauben
Montageart	Schraube
Anzahl der Eingänge	2
Anzahl der Ausgänge	2
Geeignet für massive Leiter	nein
Geeignet für mehrdrähtige Leiter	ja
Geeignet für feindrähtige Leiter	nein
Geeignet für feindrähtige Leiter ohne Aderendhülse	nein
Geeignet für feinstdrähtige Leiter	nein
Geeignet für feinstdrähtige Leiter ohne Aderendhülse	nein
Leiterquerschnitt Zugang	16..150 mm²
Leiterquerschnitt Abgang	16..150 mm²
Leiterquerschnitt Zugang AWG	6..300
Leiterquerschnitt Abgang AWG	6..300
Berührungssicher	ja
Höhe	115 mm
Breite	37 mm
Tiefe	105 mm

Lieferumfang:
1 x Eaton - Hauptleitungsklemme PE/N/PEN-Klemme K150/1/BR
