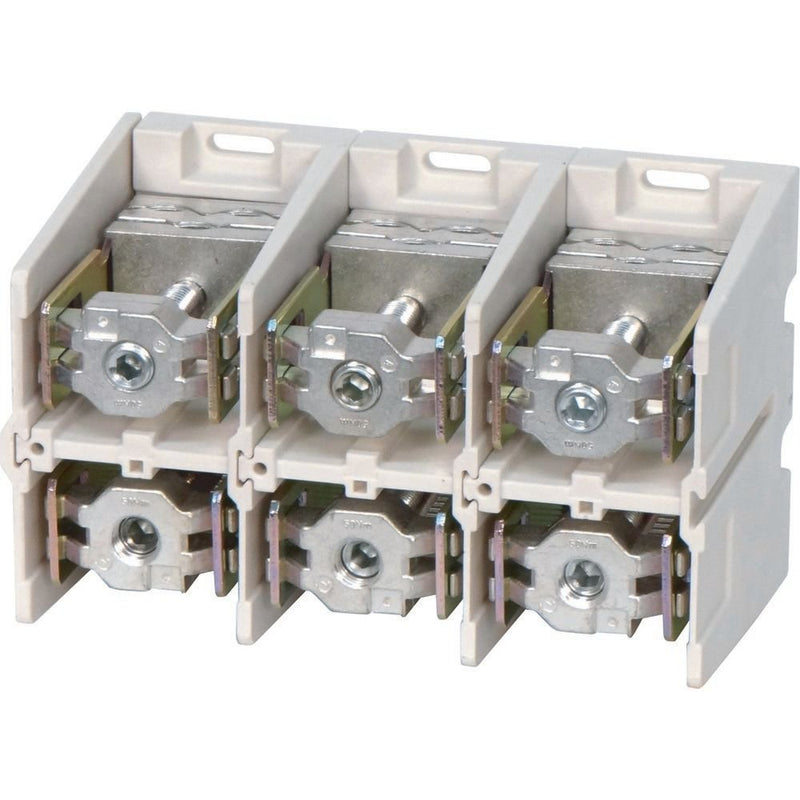

Eaton - Hauptleitungsklemme Klemme K3X185/3 800A,3p f.Netzansch

K Anschlussklemmen, für AL und CU, eine Seite rund, eine Seite flach, Bemessungsbetriebsstrom Ie = 800 A, Anzahl der Pole = 3, Anschlussquerschnitte: Kupfer-Rundkabel mehrdrähtig, Sektorkabel mehrdrähtig, Rundkabel eindrähtig, Sektorkabel eindrähtig und Aluminium-Rundkabel eindrähtig, Sektorkabel eindrähtig = 2x 120 bis 240 oder 3x 50 bis 185 mm² oder Aluminium-Sektorkabel eindrähtig = 2x 150 bis 185 oder 3x 95 bis 150 Kupferband 2x (11 x 21 x 1) oder Kupferschiene = 50 x 20 mm, Hinweise: Umbausätze von Bandanschluss in Kabelanschluss separat erhältlich, Klemmenabdeckung separat verfügbar

Technische Details
Polzahl	3
Nennstrom	800 A
Anschlussart	schrauben
Montageart	Schraube
Anzahl der Eingänge	2
Anzahl der Ausgänge	3
Geeignet für massive Leiter	nein
Geeignet für mehrdrähtige Leiter	ja
Geeignet für feindrähtige Leiter	nein
Geeignet für feindrähtige Leiter ohne Aderendhülse	nein
Geeignet für feinstdrähtige Leiter	nein
Geeignet für feinstdrähtige Leiter ohne Aderendhülse	nein
Leiterquerschnitt Zugang	50..240 mm²
Leiterquerschnitt Abgang	50..300 mm²
Leiterquerschnitt Zugang AWG	1..500
Leiterquerschnitt Abgang AWG	0
Berührungssicher	ja
Höhe	140 mm
Breite	222 mm
Tiefe	125 mm

Lieferumfang:
1 x Eaton - Hauptleitungsklemme Klemme K3X185/3 800A,3p f.Netzansch.
