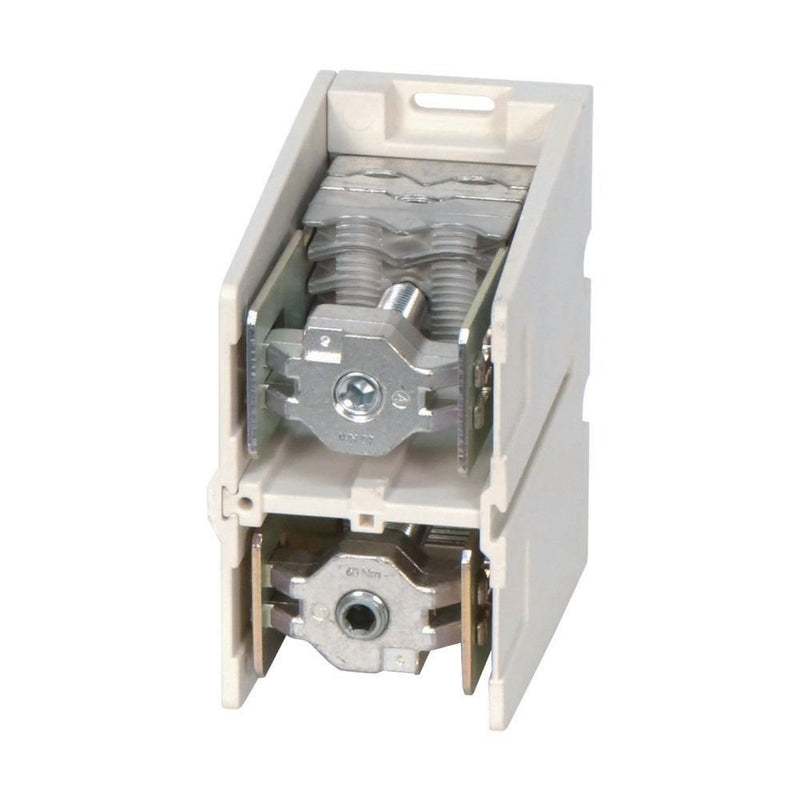

Eaton - Hauptleitungsklemme Anschlussklemme 1000A K4X185/1 1polig

K Anschlussklemmen, für AL und CU, eine Seite rund, eine Seite flach, Bemessungsbetriebsstrom Ie = 1000 A, Pole=1, Anschlussquerschnitte: Kupfer-Rundkabel mehrdrähtig, Sektorkabel mehrdrähtig, Rundkabel eindrähtig, Sektorkabel eindrähtig und Aluminium-Rundkabel eindrähtig, Sektorkabel eindrähtig = 2x 150 bis 300 oder 4x 50 bis 185 oder Aluminium-Sektorkabel eindrähtig = 2x 240 oder 4x 120 bis 150 mm² Kupferband 2x (11 x 21 x 1) bis 10 x 40 x 1 oder 10 x 50 x 1 oder Kupferschiene = 60 x 15 mm, Hinweise: Umbausätze von Bandanschluss in Kabelanschluss separat erhältlich, Klemmenabdeckung separat verfügbar

Technische Details
Polzahl	1
Nennstrom	1000 A
Anschlussart	schrauben
Montageart	Schraube
Anzahl der Eingänge	2
Anzahl der Ausgänge	4
Geeignet für massive Leiter	nein
Geeignet für mehrdrähtige Leiter	ja
Geeignet für feindrähtige Leiter	nein
Geeignet für feindrähtige Leiter ohne Aderendhülse	nein
Geeignet für feinstdrähtige Leiter	nein
Geeignet für feinstdrähtige Leiter ohne Aderendhülse	nein
Leiterquerschnitt Zugang	50..185 mm²
Leiterquerschnitt Abgang	50..300 mm²
Leiterquerschnitt Zugang AWG	1..350
Leiterquerschnitt Abgang AWG	0
Berührungssicher	ja
Höhe	165 mm
Breite	88 mm
Tiefe	150 mm

Lieferumfang:
1 x Eaton - Hauptleitungsklemme Anschlussklemme 1000A K4X185/1 1polig
