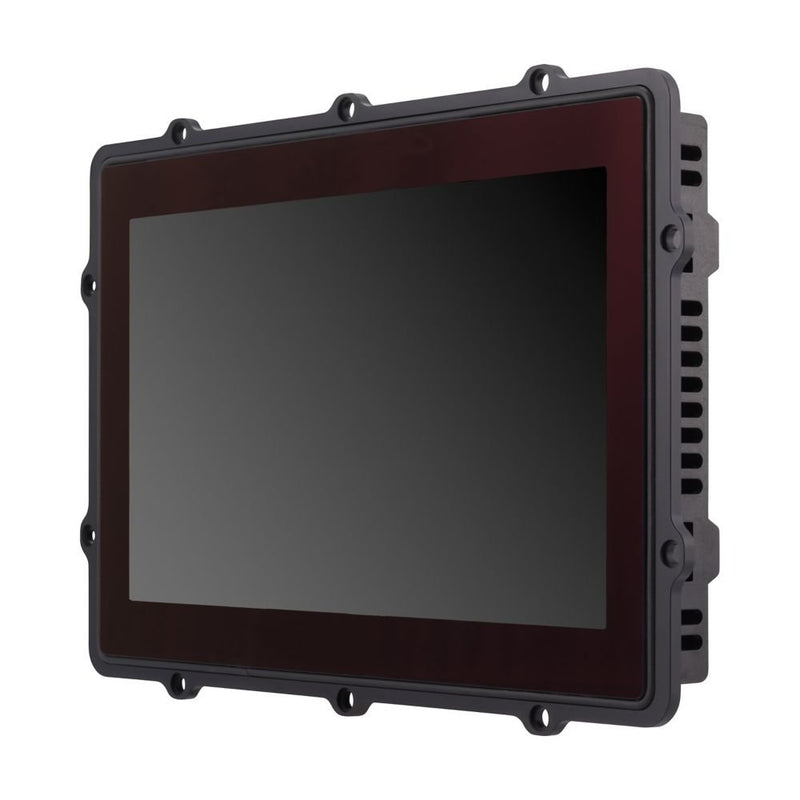

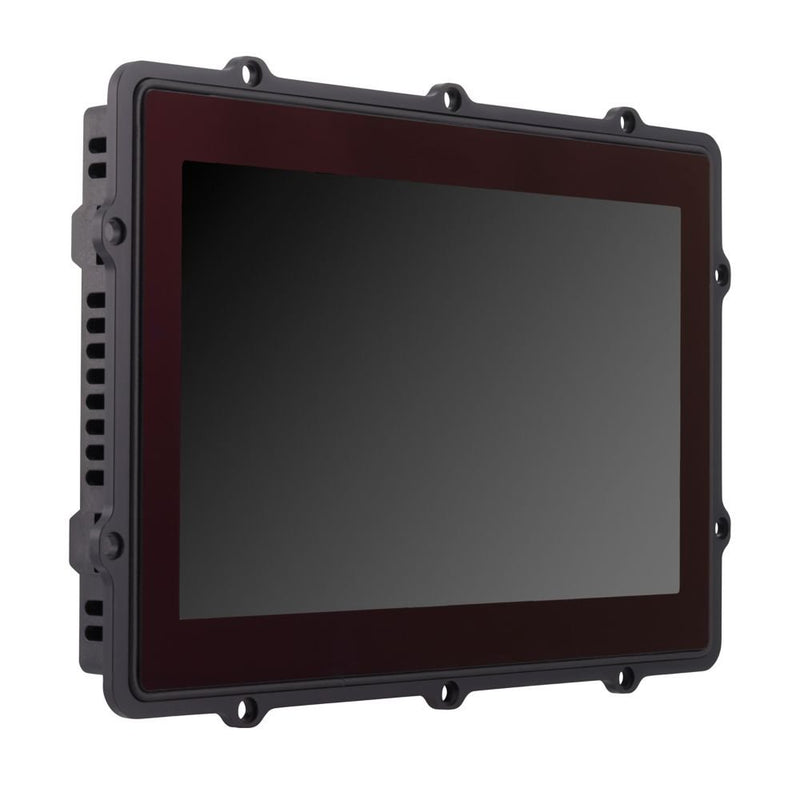

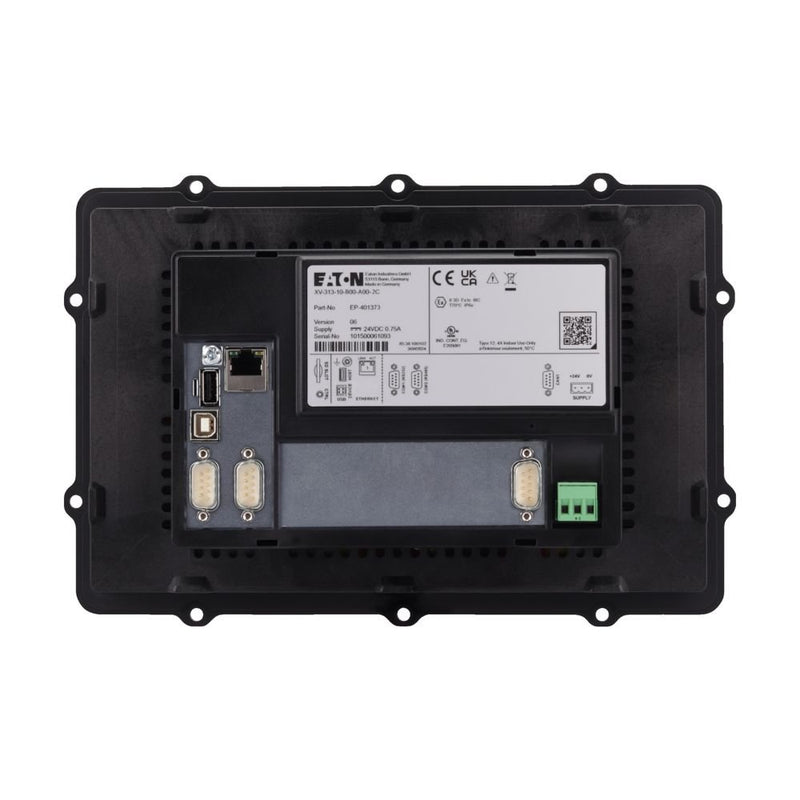

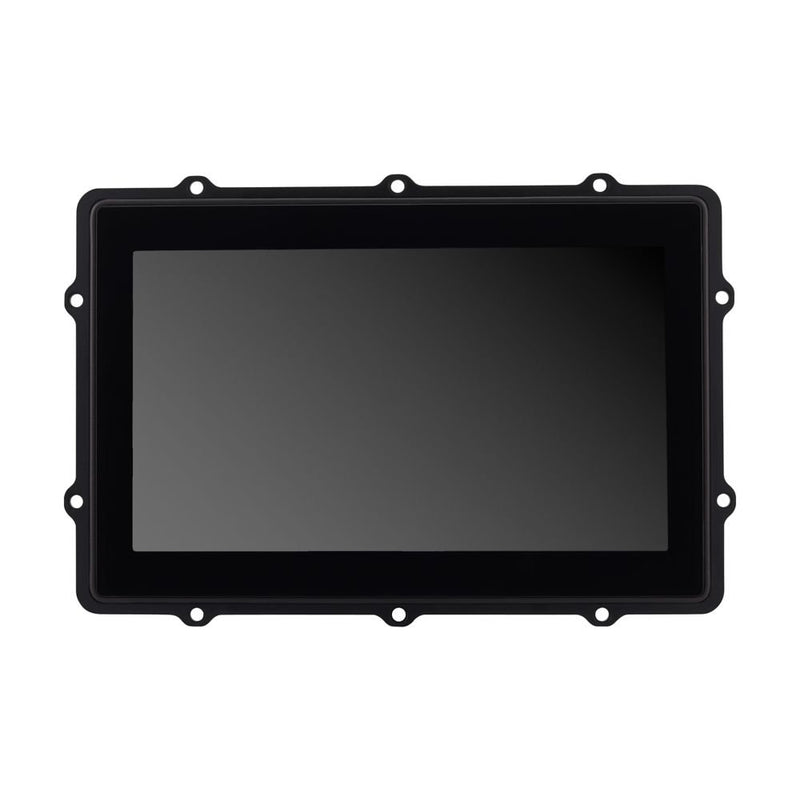

Touchpanel XV-313, 24 V DC Bildschirmgröße Diagonal: 10,1 Zoll, Schnittstellen: 1x Ethernet, 1x RS-232, 1x RS-485, 1x CAN, Betriebssystem: Linux, Kapazitiver Multitouch, HMI-PLC (integrierte SPS-Funktion), Speicherkapazität: 512.000 kByte, Bildschirmkontrastverhältnis: 500:1, Lebensdauer: 50.000 h (Backlight-Lebensdauer), Anzahl Steckplätze: 1 (für SD-Karte)
| Technische Details |
|---|
| Versorgungsspannung bei AC 50 Hz |
0 V |
| Versorgungsspannung bei AC 60 Hz |
0 V |
| Versorgungsspannung bei DC |
19,2..30 V |
| Spannungsart der Versorgungsspannung |
DC |
| Leistungsaufnahme |
18 W |
| Anzahl der HW-Schnittstellen Industrial Ethernet |
1 |
| Anzahl der HW-Schnittstellen seriell RS-232 |
1 |
| Anzahl der HW-Schnittstellen seriell RS-485 |
1 |
| Anzahl der HW-Schnittstellen USB |
1 |
| Anzahl der HW-Schnittstellen sonstige |
1 |
| Mit SW-Schnittstellen |
ja |
| Unterstützt Protokoll für EtherCAT |
ja |
| Unterstützt Protokoll für TCP/IP |
ja |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
ja |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
ja |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Funkstandard Bluetooth |
nein |
| Funkstandard WLAN 802.11 |
nein |
| Funkstandard GPRS |
nein |
| Funkstandard GSM |
nein |
| Funkstandard UMTS |
nein |
| IO-Link Master |
nein |
| Ausführung des Displays |
TFT |
| Mit Farbdisplay |
ja |
| Anzahl der Farben des Displays |
16777216 |
| Bildschirmdiagonale |
10,1 Zoll |
| Anzahl der Bildpunkte, horizontal |
1024 |
| Anzahl der Bildpunkte, vertikal |
600 |
| Nutzbarer Projektspeicher/Anwenderspeicher |
512000 kByte |
| Mit nummerischer Tastatur |
nein |
| Mit Alpha Tastatur |
nein |
| Anzahl der Systemtasten |
1 |
| Touch-Technologie |
kapazitiver Multitouch |
| Mit Meldungsanzeige |
ja |
| Mit Meldesystem (inkl. Puffer und Quittierung) |
ja |
| Prozesswertdarstellung (Ausgabe) möglich |
ja |
| Prozesswertvorgabe (Eingabe) möglich |
ja |
| Mit Rezepturen |
ja |
| Anzahl der Ebenen, Passwortschutz |
200 |
| Mit Druckausgabe |
ja |
| Anzahl der Online-Sprachen |
100 |
| Zusätzliche Softwarekomponenten, ladbar |
ja |
| Schutzart (IP), frontseitig |
IP65 |
| Schutzart (NEMA), frontseitig |
12 |
| Zertifiziert für UL-Gefahrenbereich Klasse I |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse II |
nein |
| Zertifiziert für UL-Gefahrenbereich Klasse III |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 1 |
nein |
| Zertifiziert für UL-Gefahrenbereich Division 2 |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe A (Acetylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe B (Wasserstoff) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe C (Ethylen) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe D (Propan) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe E (Metallstäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe F (kohlenstoffhaltige Stäube) |
nein |
| Zertifiziert für UL-Gefahrenbereich Gruppe G (nicht leitende Stäube) |
nein |
| Betriebstemperatur |
0..50 °C |
| Tragschienenmontage möglich |
nein |
| Wand-/Direktmontage möglich |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Breite der Front |
254,4 mm |
| Höhe der Front |
164,5 mm |
| Einbautiefe |
57,1 mm |
