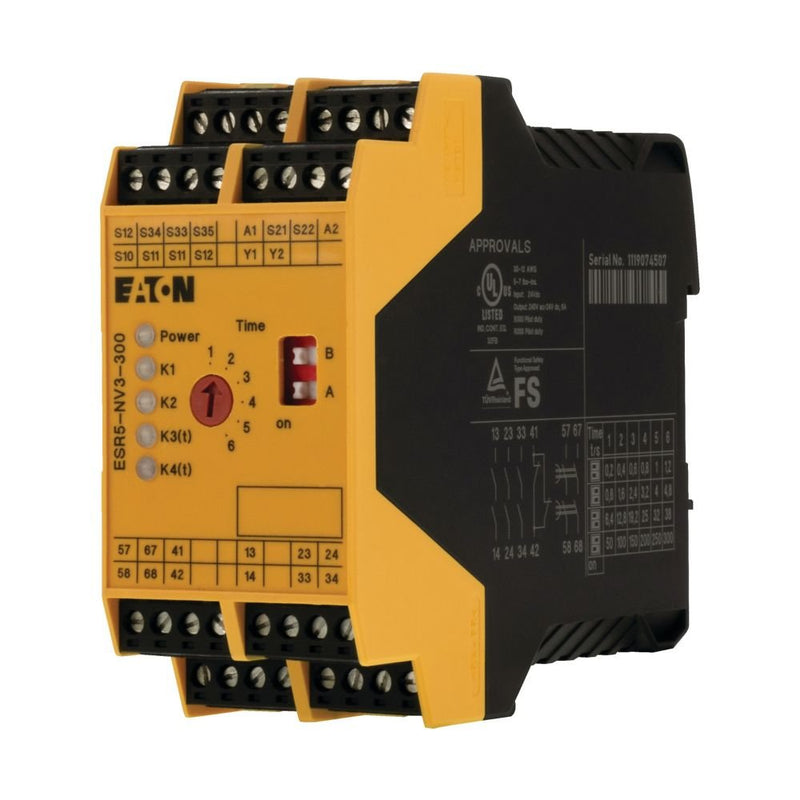

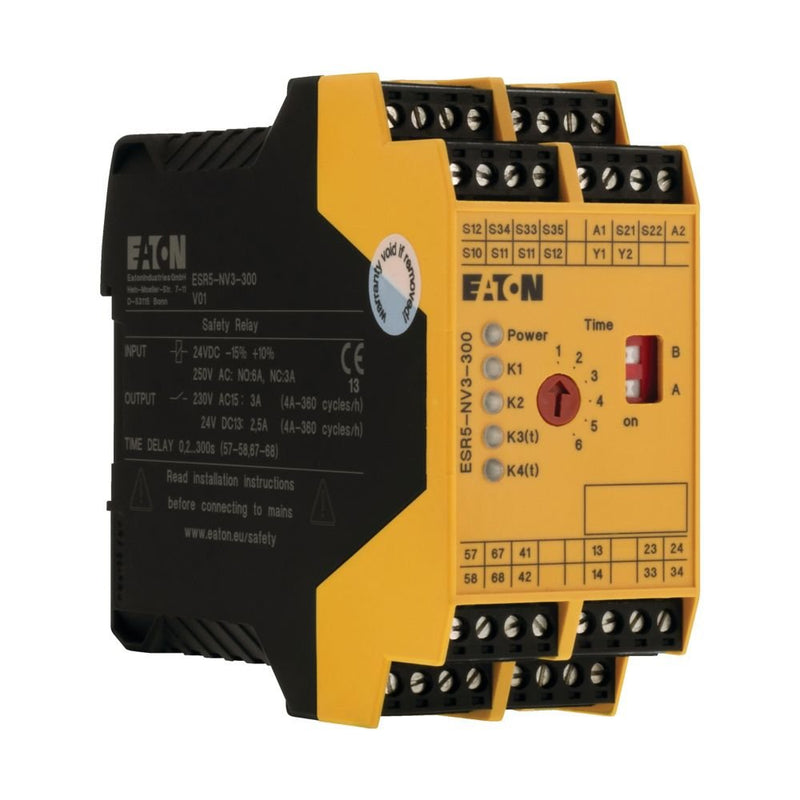

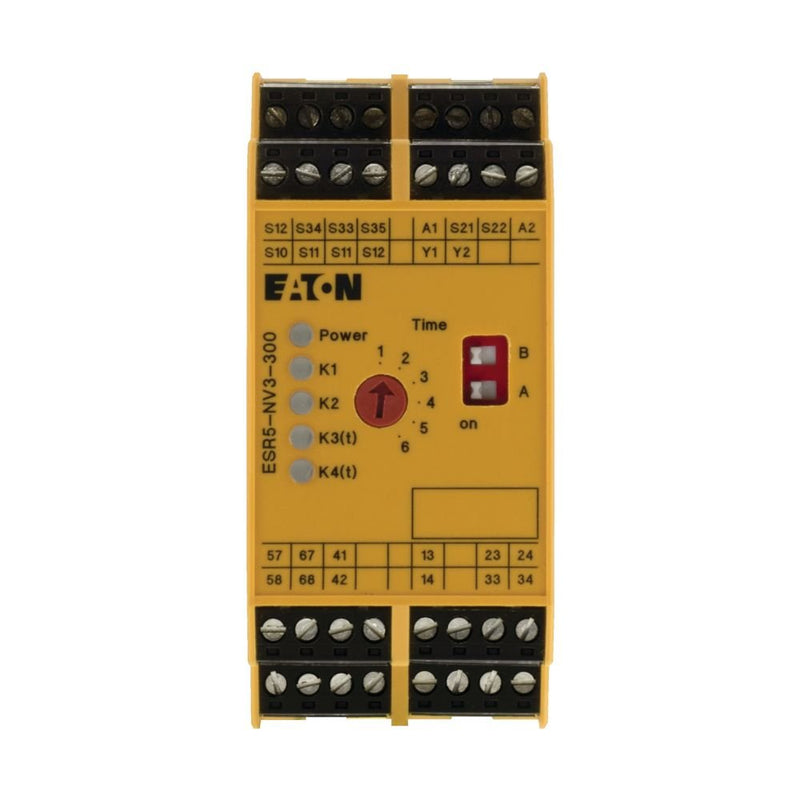

Eaton - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen Sicherheitsrelais Not-Halt ESR5-NV3-300 24V DC rückfallverz

Sicherheitsrelais mit einstellbarer 0-300 Sek. Ausschaltverzögerung zur Umsetzung grundlegender Not-Stopp-/Schutztür-/Lichtgitter-Funktionen, ein- oder zweikanaliger Betrieb, Versorgungsspannung 24VDC, 2 Freigabestrompfade (IEC/EN 60204 Stopp-Kategorie 0), 2 Freigabestrompfade (IEC/EN 60204 Stopp-Kategorie 1), 1 Meldestrompfad, Sammelschienenabdeckung nach EN 50274 mit vertikaler Betätigung von vorne finger- und handrückensicher, geeignet für PL e, Kat. 4 nach EN ISO 13849-1 / SILCL 3 nach IEC 62061 / SIL 3 nur für hohe Anforderungen, Schutzart IP20, Mindestschutzart Einbauort: IP54, TÜV getestet

Technische Details
Ausführung	Grundgerät
Tragschienenmontage möglich	ja
Mit abnehmbaren Klemmen	ja
Ausführung des elektrischen Anschlusses	Schraubanschluss
Spannungsart der Versorgungsspannung	DC
Versorgungsspannung bei AC 50 Hz	0 V
Versorgungsspannung bei AC 60 Hz	0 V
Versorgungsspannung bei DC	24 V
Geeignet zur Überwachung von Positionsschaltern	ja
Geeignet zur Überwachung von NOT-AUS-Kreisen	ja
Geeignet zur Überwachung von Ventilen	nein
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen	nein
Geeignet zur Überwachung von taktilen Sensoren	nein
Geeignet zur Überwachung von Magnetschaltern	nein
Geeignet zur Überwachung von Näherungsschaltern	nein
Auswertung der Eingänge	ein- und zweikanalig
Leistungsaufnahme	5,43 W
Mit Starteingang	ja
Mit Mutingfunktion	nein
Mit Rückführkreis	ja
Rückfallverzögerung	0,2..300 s
Steuerspannungsart 1	DC
Steuerspannung 1	24 V
Steuerspannungsart 2	AC
Steuerspannung 2	24 V
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet	3
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet	2
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet	1
Spannungsart der Betriebsspannung	DC
Betriebsspannung bei AC 50 Hz	0 V
Betriebsspannung bei AC 60 Hz	0 V
Betriebsspannung bei DC	24 V
Bemessungsschaltstrom	4 A
Sicherheitstyp nach IEC 61496-1	ohne
Stoppkategorie nach IEC 60204	0 + 1
Performance Level nach EN ISO 13849-1	Level e
SIL nach IEC 61508	3
Mit Zulassung für BG BIA	nein
Mit Zulassung nach UL	ja
Breite	45 mm
Höhe	99 mm
Tiefe	114,5 mm
Mit TÜV-Zulassung	ja

Lieferumfang:
1 x Eaton Sicherheitsrelais Not-Halt ESR5-NV3-300 24V DC
