Frequenzumrichter DB1, Bemessungsbetriebsspannung: Ue = 115 V AC, 1-phasig, Ausgangsspannung bei Ue: U2 = 230 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 110 (-10%) - 115 (+10%) V, Bemessungsbetriebsstrom bei 150 % Überlast: Ie = 3.2 A, Hinweis: Bemessungsbetriebsstrom bei einer Schaltfrequenz von 8 kHz und einer Umgebungstemperatur von +60 °C, Abhängig von der Kühlung., Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Motorleistung Hinweis: für normale vierpolige, innen- und außenbelüftete Drehstrom-Asynchronmotoren mit 1500 min-1 bei 50 Hz bzw. 1800 min-1 bei 60 Hz, Überlastzyklus für 60 s alle 600 s, bei 230 V, 50 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 0.5 kW, 150 % Überlast: IM = 3.2 A, Zugeordnete Motorleistung Hinweis: bei 220 - 240 V, 60 Hz, Zugeordnete Motorleistung 150 % Überlast: P = 0.75 HP, Zugeordnete Motorleistung 150 % Überlast: IM = 3.2 A, Schutzart: IP20/NEMA0, Schnittstelle/Feldbus (eingebaut): OP-Bus (RS485)/Modbus RTU, CANopen®, Ausstattung: Funkentstörfilter, zusätzlicher Platinenschutz, Baugröße: FS1B, Normen und Bestimmungen: Allgemeine Anforderungen: IEC/EN 61800-2, EMV-Anforderungen: IEC/EN 61800-3, Anforderungen an die Sicherheit: IEC/EN 61800-5-1
| Technische Details |
|---|
| Netzspannung |
110..115 V |
| Netzfrequenz |
50/60 Hz |
| Eingangsphasenzahl |
1 |
| Ausgangsphasenzahl |
3 |
| Max. Ausgangsfrequenz |
500 Hz |
| Max. Ausgangsspannung |
250 V |
| Nennausgangsstrom I2N |
32 A |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung |
0,55 kW |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung |
0,55 kW |
| Leistungsaufnahme |
42 W |
| Relative symmetrische Netzfrequenztoleranz |
10 % |
| Relative symmetrische Netzspannungstoleranz |
10 % |
| Anzahl der analogen Ausgänge |
1 |
| Anzahl der analogen Eingänge |
2 |
| Anzahl der digitalen Ausgänge |
1 |
| Anzahl der digitalen Eingänge |
4 |
| Mit Bedienelement |
nein |
| Einsatz im Industriebereich zulässig |
ja |
| Einsatz im Wohn- und Gewerbebereich zulässig |
ja |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
ja |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für BACnet |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Anzahl der HW-Schnittstellen seriell RS-485 |
1 |
| Mit optischer Schnittstelle |
nein |
| Mit PC-Anschluss |
ja |
| Bremschopper integriert |
nein |
| 4-Quadrantenbetrieb möglich |
nein |
| Art des Umrichters |
U-Umrichter |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
| Höhe |
130 mm |
| Breite |
118 mm |
| Tiefe |
74 mm |
Lieferumfang:

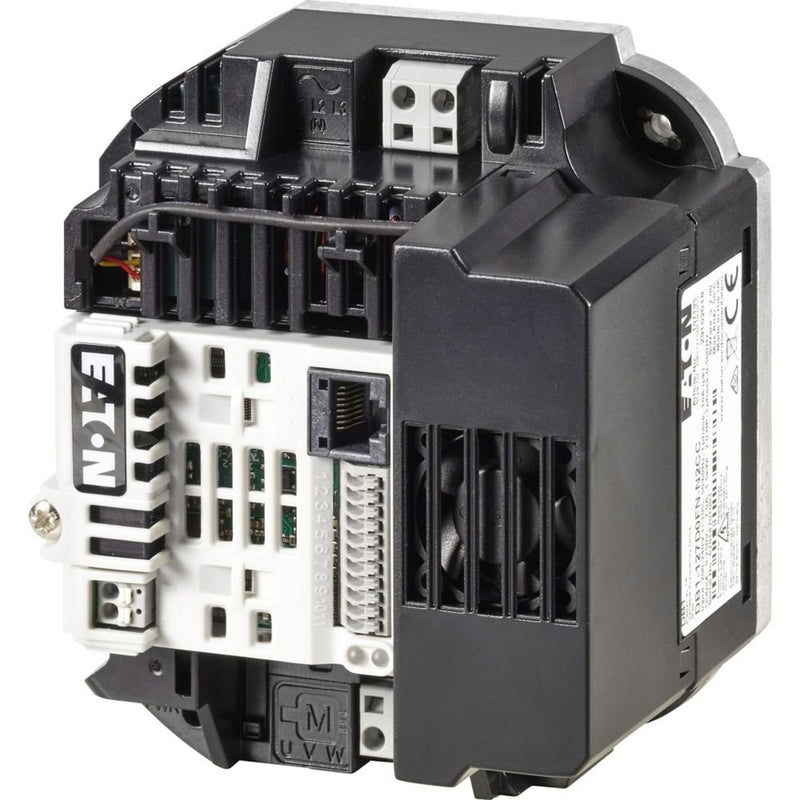

10 x Eaton - Frequenzumrichter =< 1 kV Frequenzumrichter DB1-1D3D2FN-N2CC 115 V AC, 1-phasig
