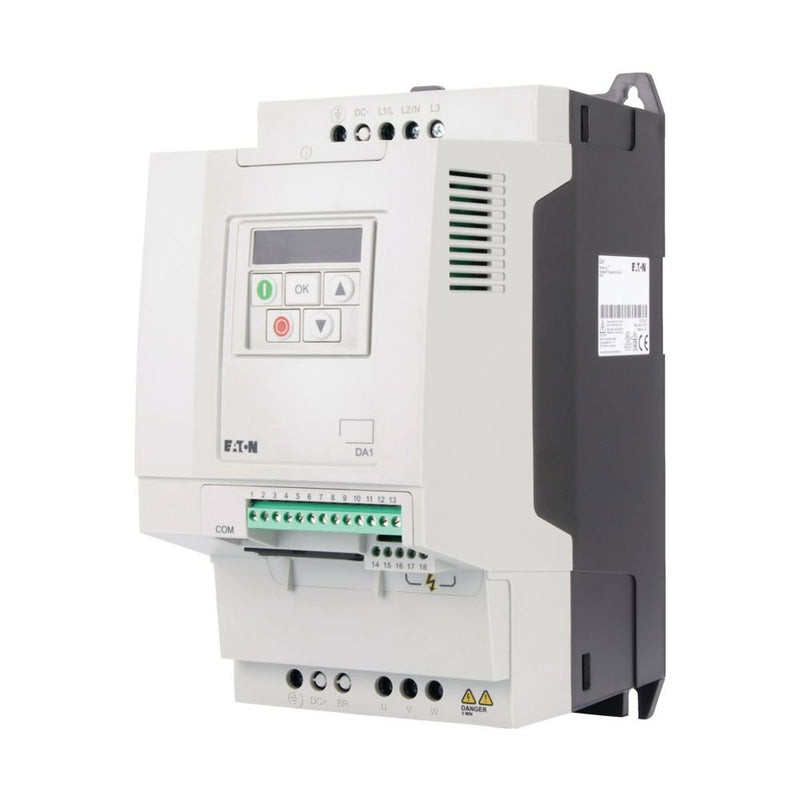

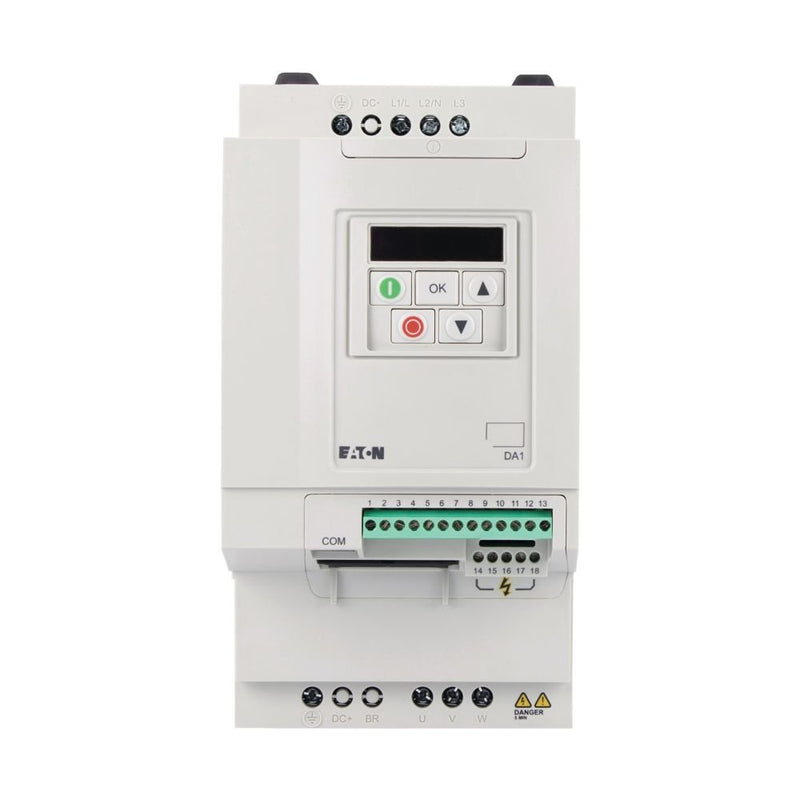

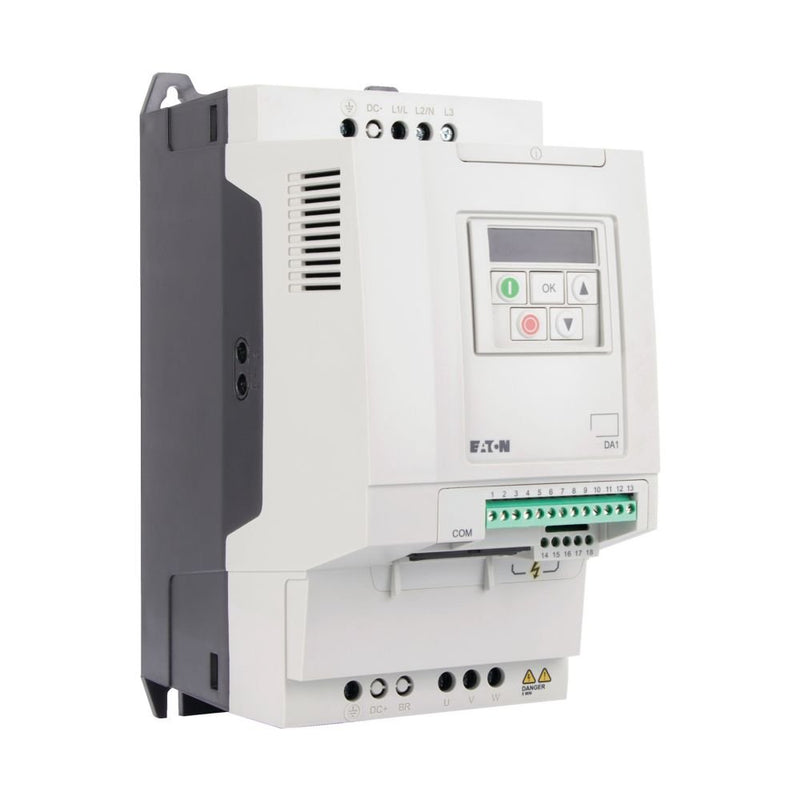

Frequenzumrichter, Typkenner (z. B. DIL): DA1, Bemessungsbetriebsspannung: Ue = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Ausgangsspannung bei Ue: U2 = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Bemessungsbetriebsstrom bei 150% Überlast: Ie = 24 A, Hinweis: Bemessungsbetriebsstrom bei einer Schaltfrequenz von 8 kHz und einer Umgebungslufttemperatur von +50 °C, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Bemessungsbetriebsleistung Hinweis: für normal, intern und extern belüftet, 4-polig, Drehstrom-Asynchronmotoren mit 1500 U/min 1 bei 50 Hz oder 1800 min 1 bei 60 Hz
| Technische Details |
|---|
| Netzspannung |
380..480 V |
| Netzfrequenz |
50/60 Hz |
| Eingangsphasenzahl |
3 |
| Ausgangsphasenzahl |
3 |
| Max. Ausgangsfrequenz |
500 Hz |
| Max. Ausgangsspannung |
500 V |
| Nennausgangsstrom I2N |
24 A |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung |
11 kW |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung |
11 kW |
| Leistungsaufnahme |
297 W |
| Relative symmetrische Netzfrequenztoleranz |
10 % |
| Relative symmetrische Netzspannungstoleranz |
10 % |
| Anzahl der analogen Ausgänge |
2 |
| Anzahl der analogen Eingänge |
2 |
| Anzahl der digitalen Ausgänge |
2 |
| Anzahl der digitalen Eingänge |
5 |
| Mit Bedienelement |
ja |
| Einsatz im Industriebereich zulässig |
ja |
| Einsatz im Wohn- und Gewerbebereich zulässig |
ja |
| Unterstützt Protokoll für TCP/IP |
ja |
| Unterstützt Protokoll für PROFIBUS |
ja |
| Unterstützt Protokoll für CAN |
ja |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
ja |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
ja |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
ja |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für BACnet |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Anzahl der HW-Schnittstellen seriell RS-485 |
1 |
| Mit optischer Schnittstelle |
nein |
| Mit PC-Anschluss |
ja |
| Bremschopper integriert |
ja |
| 4-Quadrantenbetrieb möglich |
ja |
| Art des Umrichters |
U-Umrichter |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
| Höhe |
273 mm |
| Breite |
131 mm |
| Tiefe |
204 mm |
