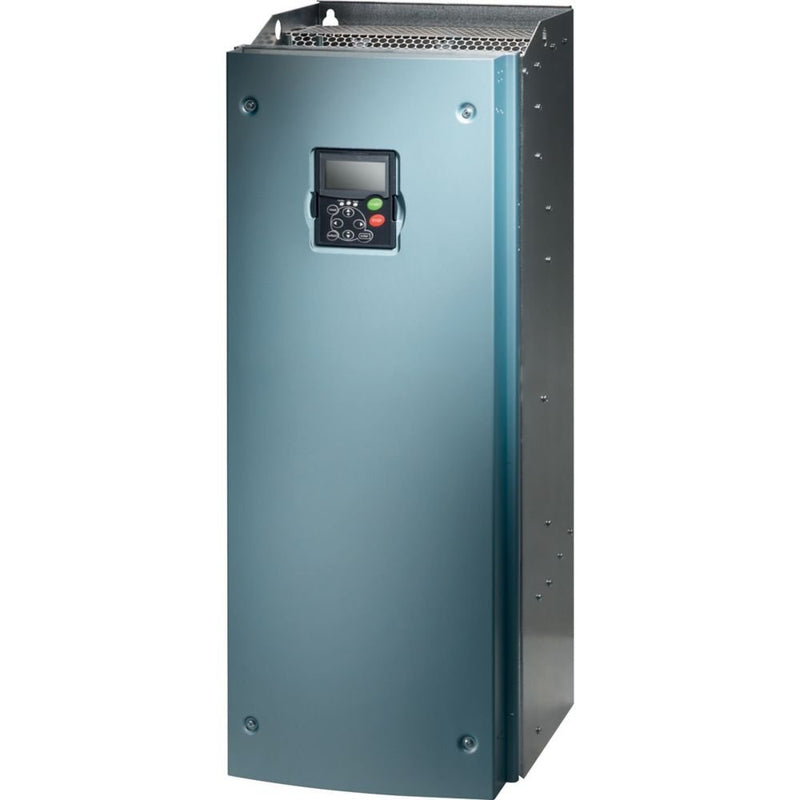

Frequenzumrichter, Typkenner (z. B. DIL): SPX, Bemessungsbetriebsspannung: Ue = 400 V AC, 3-phasig, 480 V AC, 3-phasig, 500 V AC, 3-phasig, Ausgangsspannung bei Ue: U2 = 400 V AC, 3-phasig, 480 V AC, 3-phasig, 500 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Bemessungsbetriebsstrom bei 150% Überlast: Ie = 140 A, Bemessungsbetriebsstrom bei 110% Überlast: Ie = 170 A, Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Bemessungsbetriebsleistung Hinweis: Für Wechselstrommotoren mit interner und externer Belüftung mit 50/60 Hz, Überlastzyklus für 60 s alle 600 s, bei 400 V, 50 Hz
| Technische Details |
|---|
| Netzspannung |
380..500 V |
| Netzfrequenz |
50/60 Hz |
| Eingangsphasenzahl |
3 |
| Ausgangsphasenzahl |
3 |
| Max. Ausgangsfrequenz |
320 Hz |
| Max. Ausgangsspannung |
500 V |
| Nennausgangsstrom I2N |
170 A |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung |
90 kW |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung |
75 kW |
| Relative symmetrische Netzfrequenztoleranz |
10 % |
| Relative symmetrische Netzspannungstoleranz |
10 % |
| Anzahl der analogen Ausgänge |
1 |
| Anzahl der analogen Eingänge |
2 |
| Anzahl der digitalen Ausgänge |
1 |
| Anzahl der digitalen Eingänge |
6 |
| Mit Bedienelement |
nein |
| Einsatz im Industriebereich zulässig |
nein |
| Einsatz im Wohn- und Gewerbebereich zulässig |
nein |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für BACnet |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Anzahl der HW-Schnittstellen seriell RS-232 |
1 |
| Mit optischer Schnittstelle |
nein |
| Mit PC-Anschluss |
nein |
| Bremschopper integriert |
nein |
| 4-Quadrantenbetrieb möglich |
nein |
| Art des Umrichters |
sonstige |
| Schutzart (IP) |
IP54 |
| Schutzart (NEMA) |
sonstige |
| Höhe |
344 mm |
| Breite |
291 mm |
| Tiefe |
758 mm |
