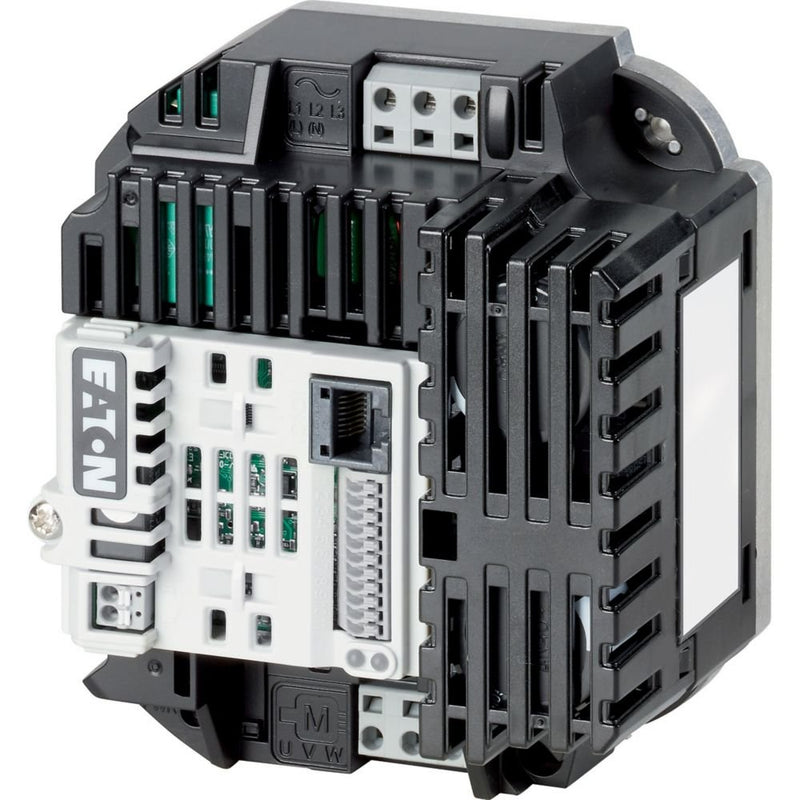

Frequenzumrichter, Typkenner (z. B. DIL): DB1, Bemessungsbetriebsspannung: Ue = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Ausgangsspannung bei Ue: U2 = 400 V AC, 3-phasig, 480 V AC, 3-phasig, Netzspannung (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Bemessungsbetriebsstrom bei 150% Überlast: Ie = 2,2 A, Hinweis: Bemessungsbetriebsstrom bei einer Schalthäufigkeit von 8 kHz und einer Umgebungstemperatur von +60 °C, Abhängig von der Kühlung., Hinweis: Überlastzyklus für 60 s alle 600 s, Zugeordnete Bemessungsbetriebsleistung Hinweis: für normal, intern und extern belüftet, 4-polig
| Technische Details |
|---|
| Netzspannung |
380..480 V |
| Netzfrequenz |
50/60 Hz |
| Eingangsphasenzahl |
3 |
| Ausgangsphasenzahl |
3 |
| Max. Ausgangsfrequenz |
500 Hz |
| Max. Ausgangsspannung |
500 V |
| Nennausgangsstrom I2N |
2,2 A |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung |
0,75 kW |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung |
0,75 kW |
| Leistungsaufnahme |
27 W |
| Relative symmetrische Netzfrequenztoleranz |
10 % |
| Relative symmetrische Netzspannungstoleranz |
10 % |
| Anzahl der analogen Ausgänge |
1 |
| Anzahl der analogen Eingänge |
2 |
| Anzahl der digitalen Ausgänge |
1 |
| Anzahl der digitalen Eingänge |
4 |
| Mit Bedienelement |
nein |
| Einsatz im Industriebereich zulässig |
ja |
| Einsatz im Wohn- und Gewerbebereich zulässig |
ja |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
ja |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für KNX |
nein |
| Unterstützt Protokoll für MODBUS |
ja |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für BACnet |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
ja |
| Anzahl der HW-Schnittstellen seriell RS-485 |
1 |
| Mit optischer Schnittstelle |
nein |
| Mit PC-Anschluss |
ja |
| Bremschopper integriert |
nein |
| 4-Quadrantenbetrieb möglich |
nein |
| Art des Umrichters |
U-Umrichter |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
| Höhe |
130 mm |
| Breite |
118 mm |
| Tiefe |
74 mm |
