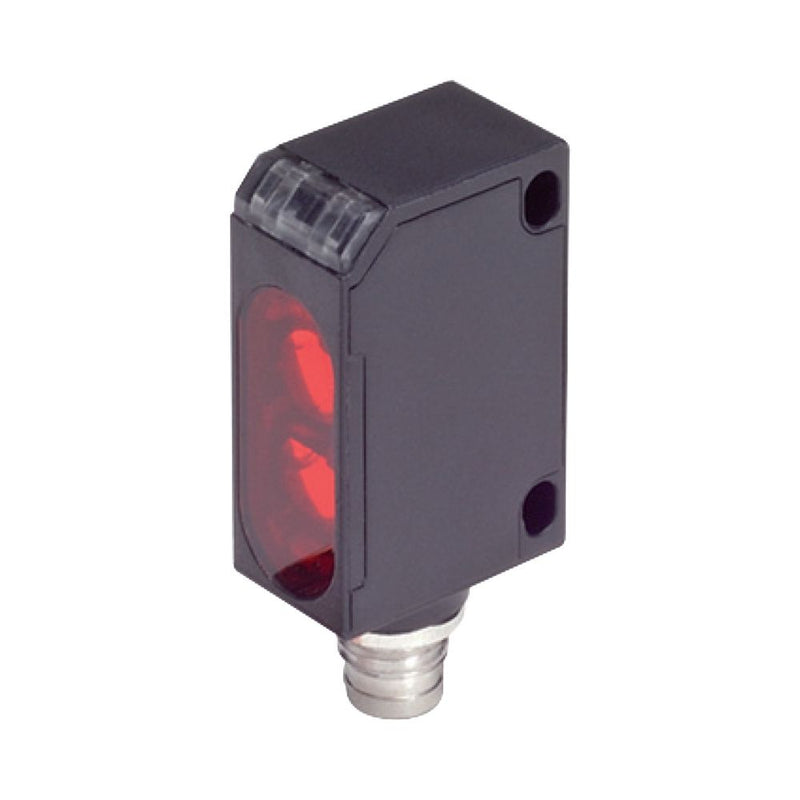

E71 NanoView series, Produktmerkmale: Optischer Miniatur-Sensor, Sehr geringe Baugröße in Quaderform, IP66_x, Status-LED für Power und Output, hell- und dunkel-schaltend, sichtbarer roter LED-Lichtstrahl ermöglicht einfache Inbetriebnahme und Justage, Thru-Beam Version
| Technische Details |
|---|
| Lieferumfang des Einwegsystems |
Empfänger |
| Max. Öffnungswinkel |
0 ° |
| Vorausfallmeldung |
nein |
| Mit Zeitfunktion |
nein |
| Bemessungsschaltabstand |
6000 mm |
| Max. Schaltabstand |
6000 mm |
| Max. Ausgangsstrom |
100 mA |
| Mit Reflektor |
nein |
| Analogausgang 0 V ... 10 V |
nein |
| Analogausgang 0 mA ... 20 mA |
nein |
| Analogausgang 4 mA ... 20 mA |
nein |
| Analogausgang -10 V ... +10 V |
nein |
| Mit sonstigem Analogausgang |
nein |
| Einstellverfahren |
sonstige |
| Mit Kommunikationsschnittstelle Analog |
nein |
| Mit Kommunikationsschnittstelle AS-Interface |
nein |
| Mit Kommunikationsschnittstelle CANOpen |
nein |
| Mit Kommunikationsschnittstelle DeviceNet |
nein |
| Mit Kommunikationsschnittstelle Ethernet |
nein |
| Mit Kommunikationsschnittstelle INTERBUS |
nein |
| Mit Kommunikationsschnittstelle PROFIBUS |
nein |
| Mit Kommunikationsschnittstelle RS-232 |
nein |
| Mit Kommunikationsschnittstelle RS-422 |
nein |
| Mit Kommunikationsschnittstelle RS-485 |
nein |
| Mit Kommunikationsschnittstelle SSD |
nein |
| Mit Kommunikationsschnittstelle SSI |
nein |
| Anzahl der Halbleiter-Ausgänge mit Meldefunktion |
1 |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation |
sonstige |
| Ausführung des elektrischen Anschlusses |
Steckverbinder M8 |
| Ausführung des Schaltausgangs |
NPN |
| Ausführung der Schaltfunktion |
sonstige |
| Betriebsmittel-Schutzklasse |
Schutzklasse 2 |
| Explosionsschutz-Kategorie für Gas |
ohne |
| Explosionsschutz-Kategorie für Staub |
ohne |
| Gehäusebauform |
Quader |
| Breite des Sensors |
12 mm |
| Durchmesser des Sensors |
0 mm |
| Höhe des Sensors |
32 mm |
| Länge des Sensors |
20 mm |
| Tastfunktion |
hell-/dunkelschaltend |
| Werkstoff der optischen Fläche |
Kunststoff |
| Werkstoff des Gehäuses |
Kunststoff |
| Max. Ausgangsstrom am sicheren Ausgang |
0 mA |
| Min. Reflektorabstand |
0 mm |
| Umgebungstemperatur |
-25..55 °C |
| Reaktionszeit |
1 ms |
| Reichweite des Schutzfeldes |
0 m |
| Schaltfrequenz |
500 Hz |
| Sicherheitstyp nach IEC 61496-1 |
1 |
| Schaltspannung des OSSD im High-Zustand |
30 V |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
0 V |
| Bemessungssteuerspeisespannung Us bei DC |
10..30 V |
| Spannungsart |
DC |
| Mit Überwachungsfunktion nachgeschalteter Geräte |
nein |
| Laserschutzklasse |
ohne |
| Wellenlänge des Sensors |
880 nm |
| Lichtart |
Infrarotlicht |
| Lichtfleck |
0 mm² |
| Werkstoff des Kabelmantels |
sonstige |
| Mit Wiederanlaufsperre |
nein |
| Geeignet für Sicherheitsfunktionen |
nein |
| Schutzart (IP) |
IP67 |
| Schutzart (NEMA) |
4 |
