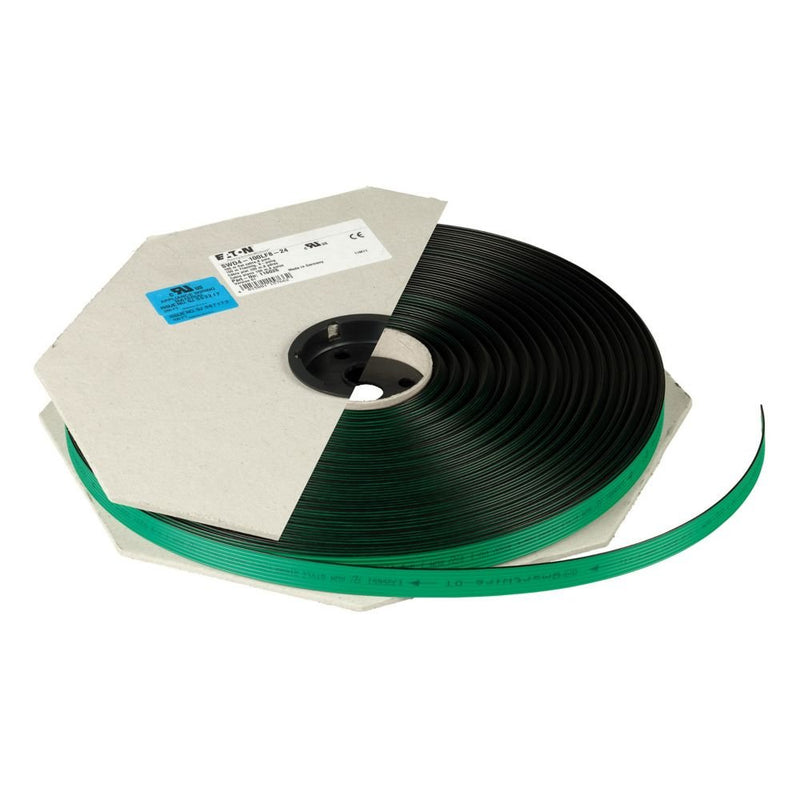

Flachbandkabel SmartWire-DT zur Verbindung der SmartWire-DT-Teilnehmer innerhalb des Schaltschranks, 100m, 8-polig, unkonfektioniert
| Technische Details |
|---|
| Kabeltyp |
sonstige |
| Duplex |
nein |
| Leiter-Material |
sonstige |
| Leiter-Oberfläche |
verzinnt |
| Leiterdurchmesser |
1,35 mm |
| Leiternennquerschnitt |
0,23 mm² |
| AWG-Größe |
24 |
| Leiter-Klasse |
Kl.2 |
| Ader-Zahl |
8 |
| Verseilelement |
Paare |
| Werkstoff der Aderisolation |
Polyvinylchlorid (PVC) |
| Spezifizierung Aderisolation |
sonstige |
| Aderkennzeichnung nach HD 308 S2 |
nein |
| Ader-Kennzeichnung |
Farbe |
| Schirm über Verseilelement |
Folie |
| Verseilung |
Bündel |
| Schirm über Verseilung |
ohne |
| Kabel längswasserdicht |
ja |
| Kabel querwasserdicht |
nein |
| Geeignet zur Verlegung im Erdreich |
nein |
| Zulässige Art der Installation im Erdreich |
sonstige |
| Schutzmantel |
sonstige |
| Mantelmaterial |
Polyvinylchlorid (PVC) |
| Spezifizierung Mantelmaterial |
sonstige |
| Mantel-Farbe |
grün |
| Bewehrung/Armierung |
ohne |
| Material Bewehrung |
sonstige |
| Kabelgeometrie |
flach |
| Flammwidrig nach IEC 60332-1-2 |
nein |
| Flammwidrig nach IEC 60332-3-21 (Cat A F/R) |
nein |
| Flammwidrig nach IEC 60332-3-22 (Cat A) |
nein |
| Flammwidrig nach IEC 60332-3-23 (Cat B) |
nein |
| Flammwidrig nach IEC 60332-3-24 (Cat C) |
nein |
| Flammwidrig nach IEC 60332-3-25 (Cat D) |
nein |
| Raucharm nach IEC 61034-2 |
nein |
| Halogenfrei nach EN IEC 60754-1 |
nein |
| Halogenfrei nach IEC 60754-2 |
nein |
| Halogenfrei nach EN IEC 60754-3 |
nein |
| Brandverhaltensklasse nach EN 13501-6 |
ohne |
| Rauchentwicklungsklasse nach EN 13501-6 |
ohne |
| Abtropfverhaltensklasse nach EN 13501-6 |
ohne |
| Säureentwicklungsklasse nach EN 13501-6 |
ohne |
| Funktionserhalt nach IEC 60331-23 |
nein |
| Ölbeständig nach EN 60811-404 |
nein |
| Außendurchmesser ca. |
17,5 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung |
15 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung |
15 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt |
7,5 mm |
| Zul. Kabelaußentemperatur bei Montage/Handling |
-10..105 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung |
-30..105 °C |
| Kategorie |
sonstige |
| NVP-Wert |
66,7 % |
| UV-beständig |
ja |
| Zertifiziert für Schiffsanwendungen |
nein |
| Geeignet als Telefonkabel |
nein |
| Geeignet als Computer-Datenkabel |
nein |
| Geeignet als Signalkabel |
ja |
| Geeignet als Sicherheitsalarmkabel |
nein |
| Beidraht |
nein |
| Mit Reißleine |
nein |
| Leitungs-Breite ca. |
17,5 mm |
| Leitungs-Höhe ca. |
40 mm |
| Gewicht |
3,5 kg/km |
| Wellenwiderstand |
100 Ohm |
| Max. Zugfestigkeit während der Verlegung |
0,0115 kN |
| Nennspannung U |
24 V |
| Mit Nagetierschutz |
nein |
