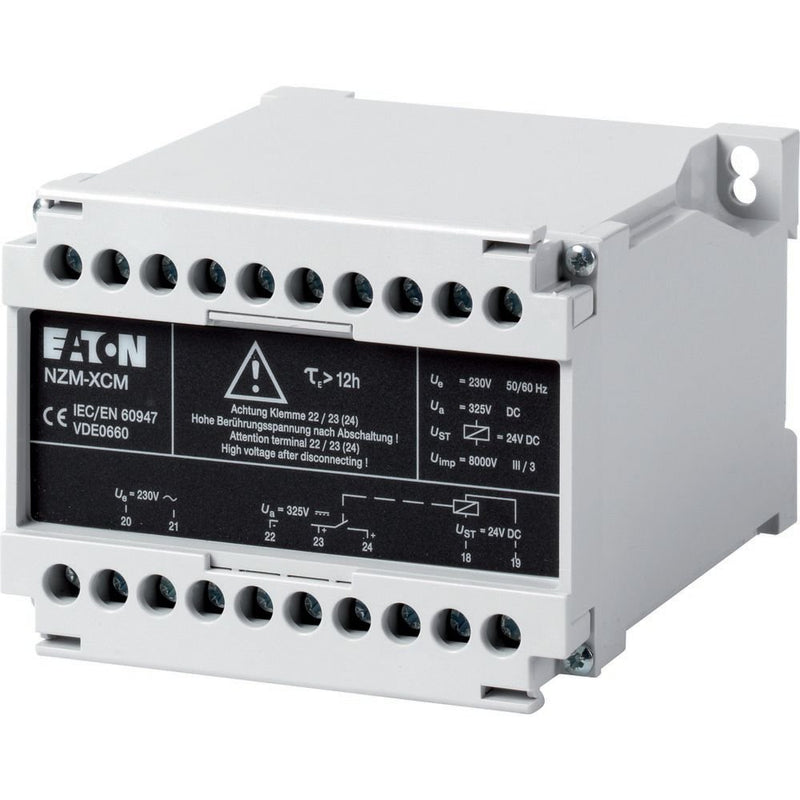

Eaton - Arbeitsstromauslöser Kondensatorgerät NZM-XCM f.Arbeitsstromausl

Optionales Zubehör zur Leistungsschalter-Reihe NZM bietet ein umfangreiches Portfolio an Anwendungsmöglichkeiten für den weltweiten Einsatz. Die Montage gestaltet sich flexibel und einfach durch modulare Funktionsgruppen. Hinweise: Kondensatorgerät 230V 50/60 Hz in Verbindung mit Arbeitsstromauslöser NZM..-XA208-250AC/DC. Gehäuse: Schutzart IP20. Nicht UL/CSA approbiert. Ermöglicht den sicheren Einsatz des Leistungsschalters als Maschennetzschalter im Bereich 0-110 % Un bei konstanter Abschaltzeit von 40ms. Bei fehlender Netzspannung liefert der eingebaute Kondensator für mindestens 12 Stunden die zum Betätigen des Arbeitsstromauslösers nötige Energie. Die Anordnung des Kondensatorgerätes erfolgt unabhängig vom Schalter. Kondensatorgerät auf der Seite der Einspeisung anschließen. Projektierungshinweis: Normalhilfsschalter (HIN) als Schließerkontakt in Reihe zur Spule des Arbeitsstromauslösers schalten! Normalhilfsschalter nicht im Lieferumfang enthalten. Verwendbar für: NZM1(-4), N(S)1(-4), NZM2(-4), N(S)2(-4), NZM3(-4), N(S)3(-4), NZM4(-4), N(S)4(-4)

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	230 V
Bemessungssteuerspeisespannung Us bei DC	0 V
Spannungsart zur Betätigung	DC
Anfangswert des unverzögerten Kurzschlussauslöser-Einstellbereiches	0 A
Endwert des unverzögerten Kurzschlussauslöser-Einstellbereiches	0 A
Ausführung des elektrischen Anschlusses	Schraubanschluss
Geeignet für Leistungsschalter	nein
Geeignet für Lastschalter	ja
Geeignet für Motorschutzschalter	nein
Geeignet für Überlastrelais	nein

Lieferumfang:
1 x Normalhilfsschalter nicht im Lieferumfang enthalten
