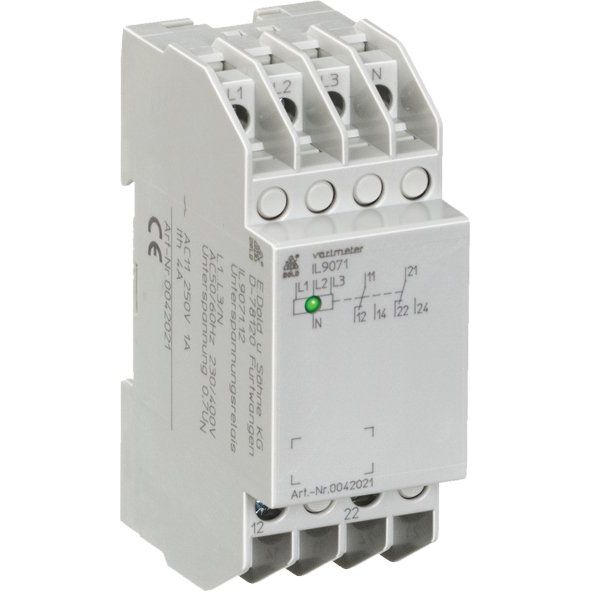

Dold&Söhne - Unterspannung-Überwachungsrelais für Reiheneinbau Unterspannungsrelais IL907112/010#0047074 3/NAC400/230V 0,85UN

Zur Überwachung von Wechsel- und Drehstromnetzen auf Unterspannung, Asymmetrie oder Phasenausfall und zur Einschaltung von Sicherheitsbeleuchtungen nach DIN VDE 0108. Auch geeignet für die Neutralleiterüberwachung in Drehstromnetzen. In Drehstromanlagen mit Neutralleiter sind meist nicht nur dreiphasige, symmetrische Verbraucher, sondern auch bestimmte Verbraucher sowie Steuerkreise einphasig gegen den Neutralleiter angeschlossen. Erfolgt in einer solchen Anlage eine Unterbrechung des Neutralleiters, so kommt es durch die unsymmetrische Belastung des Netzes zu einer gefährlichen Schieflage der Spannungen, bezogen auf den abgetrennten Neutralleiter. Dadurch können vor allem die einphasig angeschlossenen Geräte durch Überspannungen zerstört werden oder durch Unterspannungen nicht mehr funktionsfähig sein, obwohl keine Sicherung ausgelöst hat. Das IL 9071 erkennt solche Netzzustände und kann die Anlage sofort abschalten

Technische Details
Bemessungsspannung	400 V
Bemessungsfrequenz	50..60 Hz
Angegebener Messbereich	3N, 400/230 V
Max. Schaltleistung	6 VA
Auslöseverzögerung	0 ms
Spannungsart	AC
Montageart	DIN-Schiene
Breite in Teilungseinheiten	2
Einbauhöhe	61 mm
Schutzart (IP)	IP20

Lieferumfang:
1 x Dold&Söhne - Unterspannung-Überwachungsrelais IL907112/010
