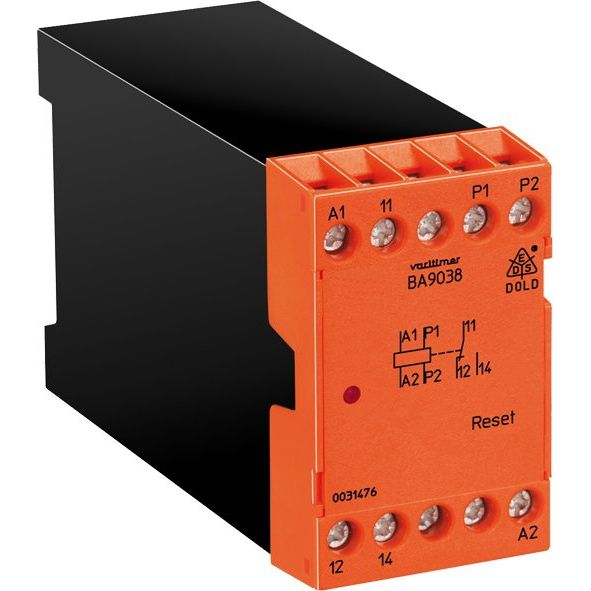

Dold&Söhne - Thermistormotorschutzrelais Motorschutzrelais BA9038.11 #0028829 003 AC50/60HZ 230V

Zur Vermeidung thermischer Motorüberlastungen, z. B. durch hohe Schalthäufigkeit, Schweranlauf, Einphasenlauf, behinderte Kühlung, hohe Umgebungstemperatur. Als Temperaturfühler sind spezielle, für den Motorschutz angebotene Kaltleiter (PTC-Widerstände) zu verwenden. Bis zu 6 Fühler können in Reihe geschaltet werden, die beim Erreichen eines festen Widerstandswertes des Ausgangsrelais abfallen lassen. Eine Leuchtdiode leuchtet auf. Das Motorschutzrelais arbeitet nach dem Ruhestromprinzip und überwacht sich gegen Drahtbruch selbst. Zu beachten ist, daß beim Einschalten des Netzes die Phasenspannung kurzzeitig an Klemme 12 und 22 liegt, bis das Ausgangsrelais angesprochen hat

Technische Details
Mit abnehmbaren Klemmen	nein
Spannungsart der Versorgungsspannung	AC
Anzahl der Messkreise	1
Fehlerspeicherung möglich	ja
Externer Reset möglich	nein
Anschlussart Hilfsstromkreis	Schraubanschluss
Anzahl der Kontakte als Wechsler	2
Höhe	74 mm
Breite	45 mm
Tiefe	124 mm

Lieferumfang:
1 x Dold&Söhne - Thermistormotorschutzrelais Motorschutzrelais BA9038.11 #0028829 003 AC50/60HZ 230V
