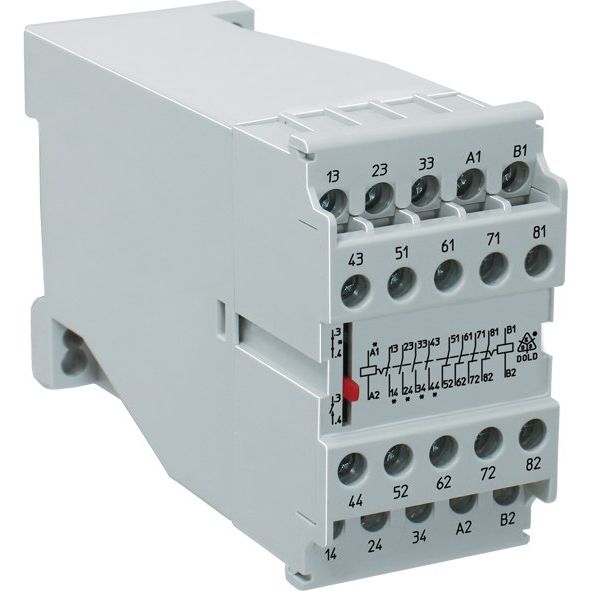

Dold&Söhne - Schaltrelais Kipprelais AD8851.12 DC24V DC24V

Betätigt wird das Relais durch Impuls- oder Dauererregung der Spulen A1-A2 oder B1 -B2. Während der gleichzeitigen Erregung beider Systeme ist die Verriegelung aufgehoben, die Kontaktstellung ist der Erregung der Spule A1-A2 entsprechend. Alle Kontakte befinden sich auf demselben Magnetsystem, welches an A1, A2 angeschlossen ist. Hierdurch wird erreicht, daß bei gleichzeitiger Erregung beider Systeme keine undefinierten Kontaktzustände eintreten, nach IEC/EN 61 810-1 mit Handbetätigung, Kontaktstellungsanzeige über Schalthebel

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Komplettgerät mit Sockel	ja
Mit abnehmbaren Klemmen	nein
Bemessungssteuerspeisespannung Us bei DC	24 V
Spannungsart zur Betätigung	DC
Antrieb, Polung	ungepolt
Schaltverhalten des Antriebs	bistabil
Anzahl der Kontakte als Wechsler	2
Nennstrom	8 A
Schutzart (IP)	IP20
Breite	45 mm
Höhe	77 mm
Tiefe	127 mm

Lieferumfang:
1 x Dold&Söhne - Schaltrelais Kipprelais AD8851.12 DC24V DC24V
