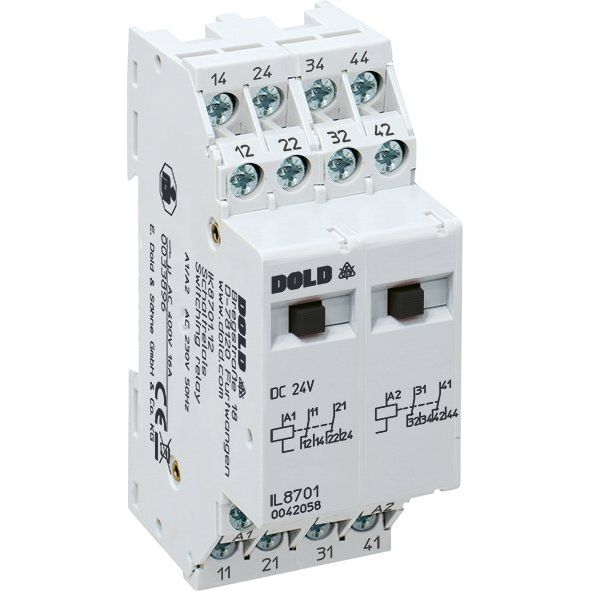

Dold&Söhne - Installationsrelais Schaltrelais IL8701.02/006 DC24V

Mit einem Klappanker werden über einen Stößel die Kontakte betätigt. Nach dem Abfall der Erregerspannung bringt eine Feder den Anker, der mit dem Stößel verbunden ist, wieder in die Ruhestellung. Die Kontakte können auch über eine Taste auf der Frontseite von Hand betätigt werden. Diese Taste dient auch gleichzeitig zur Schaltstellungsanzeige. Bei gedrückter Taste sind die Kontakte geschlossen. Im entstromten Zustand schließt die rote Taste mit der Vorderkante bündig ab

Technische Details
Funktion	mechanisch
Montageart	DIN-Schiene
Breite in Teilungseinheiten	2
Einbautiefe	58 mm
Anzahl der Kontakte als Schließer	2
Steuerspannung 1	24 V
Steuerspannungsart 1	DC
Frequenz der Steuerspannung 1	0 Hz
Bemessungsstrom	16 A
Versorgungsspannung	24 V
Spannungsart der Versorgungsspannung	DC

Lieferumfang:
1 x Dold&Söhne - Installationsrelais Schaltrelais IL8701.02/006 DC24V
