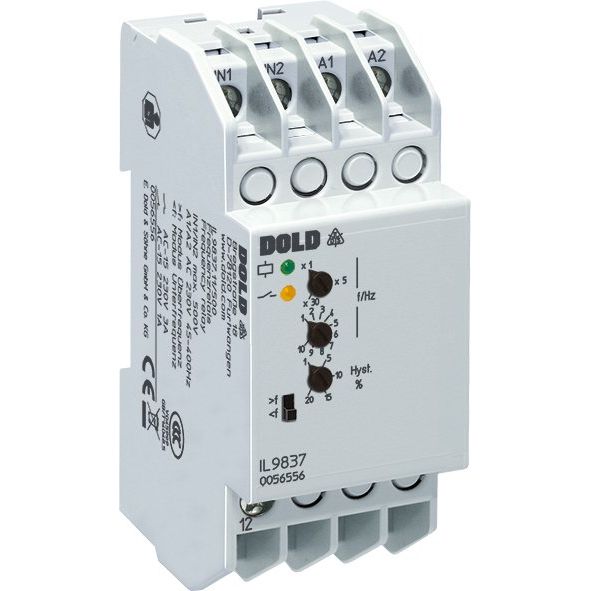

Dold&Söhne - Frequenzüberwachungsgerät Frequenzrelais IL9837.11 #0056556 /500, 1-300HZ,AC230V

Die zu überwachende Frequenz wird an den Meßeingang IN1-IN2 angelegt. Der Meßkreis besitzt eine galvanische Trennung zum Hilfsspannungseingang A1-A2, an den die Versorgungsspannung des Frequenzrelais angeschlossen wird. Die Meßfrequenz wird mit einem am Gerät einzustellenden Ansprechwert verglichen. Im Überfrequenzmodus schaltet das Ausgangsrelais in die Alarmstellung bei Überschreiten des eingestellten Ansprechwertes. Sinkt die Meßfrequenz wieder unter den Ansprechwert minus eingestellte Hysterese, schaltet das Ausgangsrelais in die Gutstellung zurück.Im Unterfrequenzmodus schaltet das Ausgangsrelais in die Alarmstellung bei Unterschreiten des eingestellten Ansprechwertes. Steigt die Meßfrequenz wieder über den Ansprechwert plus Hysterese, schaltet das Ausgangsrelais in die Gutstellung zurück

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Spannungsart der Versorgungsspannung	AC
Versorgungsspannung bei AC 50 Hz	230 V
Spannungsmessbereich	24..440 V
Ansprechwert für Frequenz	1..300 Hz
Min. einstellbare Ansprechverzögerungszeit	0 s
Max. zulässige Ansprechverzögerungszeit	0 s
Min. einstellbare Rückfallverzögerungszeit	0 s
Max. zulässige Rückfallverzögerungszeit	0 s
Anzahl der Kontakte als Wechsler	1
Breite	35 mm
Höhe	90 mm
Tiefe	59 mm

Lieferumfang:
1 x Dold&Söhne - Frequenzüberwachungsgerät Frequenzrelais IL9837.11 #0056556 /500, 1-300HZ,AC230V

Keine Downloads vorhanden.
