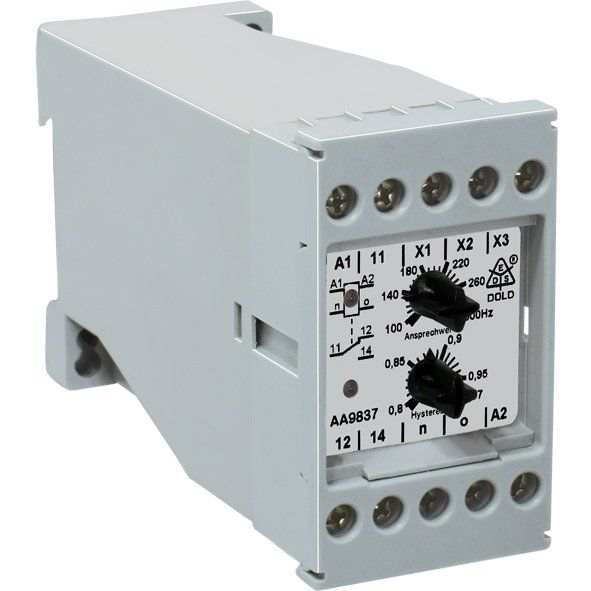

Dold&Söhne - Frequenzüberwachungsgerät Frequenzrelais AA983712/010#0021727 40-120HZ UH AC230V

Das Frequenzrelais arbeitet nach dem Prinzip des Frequenzvergleichs, wobei die Meßfrequenz mit einer im Gerät erzeugten, am Einstellknopf veränderbaren Frequenz verglichen wird. Bei Anschluß einer Schaltbrücke zwischen den Klemmen X1 - X2 fällt das Ausgangsrelais ab, wenn die Meßfrequenz größer als die eingestellte Frequenz ist. Das Relais zieht wieder an, wenn die Meßfrequenz kleiner als die eingestellte Frequenz x Hysteresefaktor ist (Funktionsdiagramm). Bei Anschluß einer Schaltbrücke zwischen den Klemmen X2 - X3 zieht das Relais an, wenn die Meßfrequenz größer als die eingestellte Frequenz ist. Das Relais fällt wieder ab, wenn die Meßfrequenz kleiner als die eingestellte Frequenz x Hysteresefaktor ist. Das Anliegen der Meßspannung wird durch eine Leuchtdiode angezeigt, wobei niederige Frequenzen am Blinkrhytmus zu erkennen sind. Eine weitere Leuchtdiode zeigt den Schaltzustand des Ausgangsrelais an

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Spannungsart der Versorgungsspannung	AC
Versorgungsspannung bei AC 50 Hz	230 V
Versorgungsspannung bei AC 60 Hz	230 V
Spannungsmessbereich	230 V
Ansprechwert für Frequenz	40..120 Hz
Min. einstellbare Ansprechverzögerungszeit	1,2 s
Max. zulässige Ansprechverzögerungszeit	4,3 s
Anzahl der Kontakte als Wechsler	2
Breite	45 mm
Höhe	77 mm
Tiefe	127 mm

Lieferumfang:
1 x Dold&Söhne - Frequenzüberwachungsgerät Frequenzrelais AA983712/010#0021727 40-120HZ UH AC230V

Keine Downloads vorhanden.
