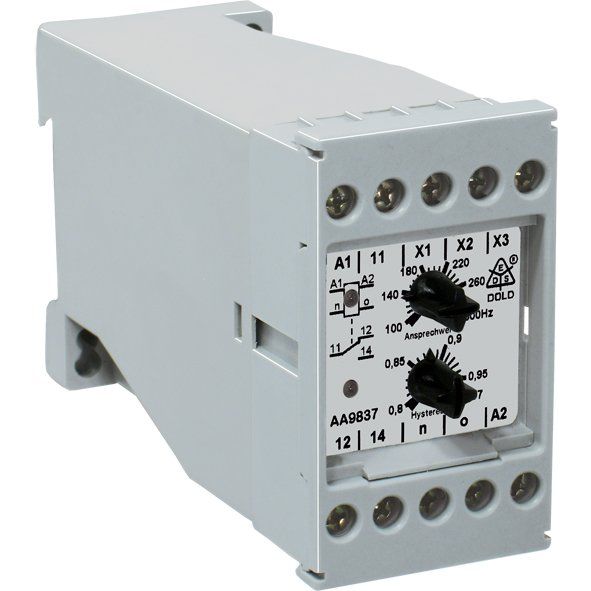

Dold&Söhne - Frequenzüberwachungsgerät Frequenzrelais AA9837.11 20-60HZ 230V

Artikel Nr.: 1637234

Ursprünglicher Preis 533,90€ - Ursprünglicher Preis 533,90€
Ursprünglicher Preis
533,90€
533,90€ - 533,90€
Aktueller Preis 533,90€
inkl. MwSt. - ab 99€ versandkostenfrei
(Netto: 448,66€)
Lieferzeit: 7 - 9 Werktage
Das Frequenzrelais arbeitet nach dem Prinzip des Frequenzvergleichs, wobei die Meßfrequenz mit einer im Gerät erzeugten, am Einstellknopf veränderbaren Frequenz verglichen wird. Bei Anschluß einer Schaltbrücke zwischen den Klemmen X1 - X2 fällt das Ausgangsrelais ab, wenn die Meßfrequenz größer als die eingestellte Frequenz ist. Das Relais zieht wieder an, wenn die Meßfrequenz kleiner als die eingestellte Frequenz x Hysteresefaktor ist (Funktionsdiagramm). Bei Anschluß einer Schaltbrücke zwischen den Klemmen X2 - X3 zieht das Relais an, wenn die Meßfrequenz größer als die eingestellte Frequenz ist. Das Relais fällt wieder ab, wenn die Meßfrequenz kleiner als die eingestellte Frequenz x Hysteresefaktor ist. Das Anliegen der Meßspannung wird durch eine Leuchtdiode angezeigt, wobei niederige Frequenzen am Blinkrhytmus zu erkennen sind. Eine weitere Leuchtdiode zeigt den Schaltzustand des Ausgangsrelais an

Technische Details
Ausführung des elektrischen Anschlusses Schraubanschluss
Mit abnehmbaren Klemmen nein
Spannungsart der Versorgungsspannung AC
Versorgungsspannung bei AC 50 Hz 230 V
Versorgungsspannung bei AC 60 Hz 230 V
Spannungsmessbereich 230 V
Ansprechwert für Frequenz 20..60 Hz
Anzahl der Kontakte als Wechsler 1
Breite 45 mm
Höhe 77 mm
Tiefe 127 mm


Lieferumfang:
1 x Dold&Söhne - Frequenzüberwachungsgerät Frequenzrelais AA9837.11 20-60HZ 230V
