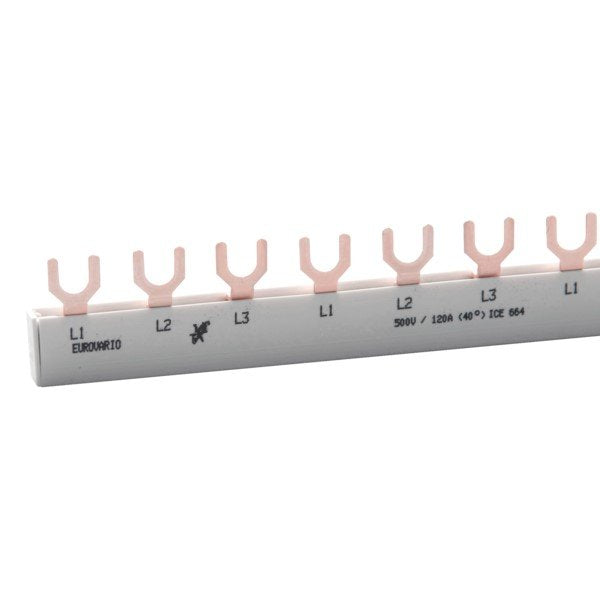

Doepke - Phasenschiene EV-S G 3.16.120

Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Die fertig abgelängten Sammelschienen eignen sich für die versorgungsseitige Verbindung von Fehlerstromschutzschaltern, Leitungsschutzschaltern und FI-/LS-Kombinationen auf der Unterseite der Geräte. Die Schienen sind in Gabelbauform ausgeführt und in einer großen Variantenvielfalt in ein- bis vierpoliger Ausführung (z. T. mit Platz für Hilfsschalter) erhältlich. Der Berührschutz EV-S BS deckt nicht verwendete Anschlüsse ab.

Technische Details
Anzahl der Phasen	3
Polzahl	3
Geeignet für Anzahl Geräte	16
Teilungsmaß	17,8 mm
Querschnitt	10 mm²
Länge	283 mm
Zuschneidbar	nein
Breite in Teilungseinheiten	16
Bemessungsdauerstrom Iu	63 A
Ausführung des elektrischen Anschlusses	Gabel
Isoliert	ja
Bemessungsstoßspannung	4,5 kV
Bedingter Bemessungskurzschlussstrom Iq	15 kA
Max. Bemessungsbetriebsspannung Ue	500 V
Bemessungskurzzeitstromfestigkeit Icw	15 kA
Geeignet für Geräte mit N-Leiter	nein
Geeignet für Geräte mit Hilfsschalter	nein
Farbe	grau

Lieferumfang:
1 x Doepke - Phasenschiene Phasenschiene EV-S G 3.16.120
