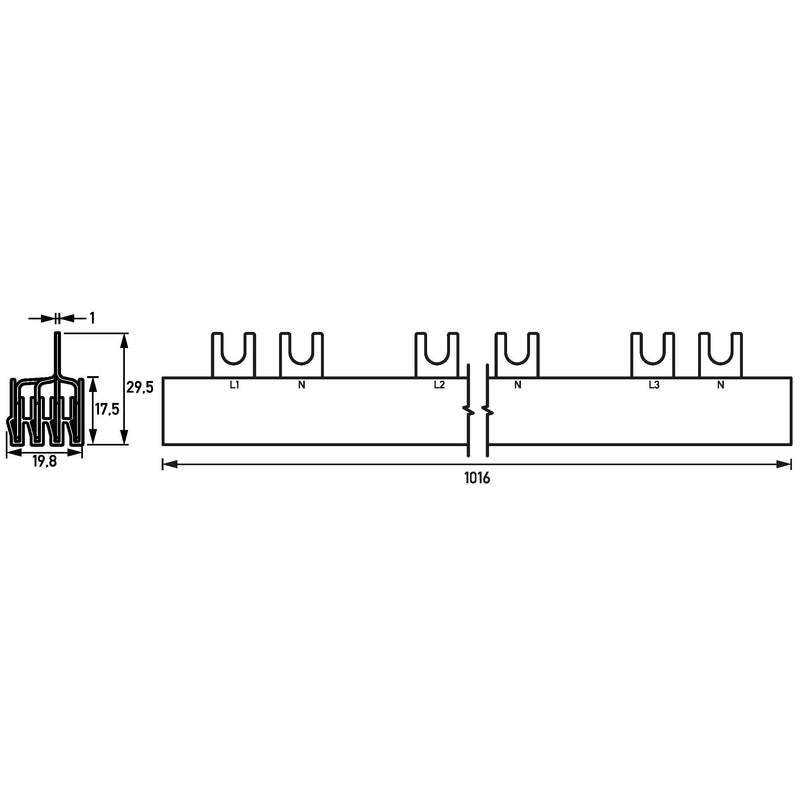

Doepke - Phasenschiene Gabelsammelschiene B G60TE-3/N/S-10 4p, 60TE, 100A

Diese Komponenten für die Verdrahtung von Schutzschaltern in industriell, gewerblich und privat genutzten Elektroverteilern verringern den Installationsaufwand erheblich. Bei den Sammelschienen für Fehlerlichtbogen-Schutzeinrichtungen (Brandschutzschalter, AFDD) der Baureihe DAFDD 1 wurde die jeweils dritte Teilungseinheit mit einer Aussparung für die AFD-Unit vorgesehen. Sie sind in zwei- und vierpoliger Ausführung sowie in zwei Längen erhältlich, die Platz für vier bzw. bis zu 20 DAFDD 1 bieten. Die Schienen stellen eine schnelle versorgungsseitige Verbindung auf der Unterseite der Geräte her.

Technische Details
Anzahl der Phasen	3
Polzahl	4
Geeignet für Anzahl Geräte	20
Teilungsmaß	17,8 mm
Querschnitt	10 mm²
Länge	1016 mm
Zuschneidbar	nein
Breite in Teilungseinheiten	60
Bemessungsdauerstrom Iu	63 A
Ausführung des elektrischen Anschlusses	Gabel
Isoliert	nein
Bemessungsstoßspannung	4,5 kV
Bedingter Bemessungskurzschlussstrom Iq	15 kA
Max. Bemessungsbetriebsspannung Ue	500 V
Bemessungskurzzeitstromfestigkeit Icw	15 kA
Geeignet für Geräte mit N-Leiter	ja
Geeignet für Geräte mit Hilfsschalter	nein
Farbe	grau

Lieferumfang:
1 x Doepke - Phasenschiene Gabelsammelschiene B G60TE-3/N/S-10 4p, 60TE, 100A
