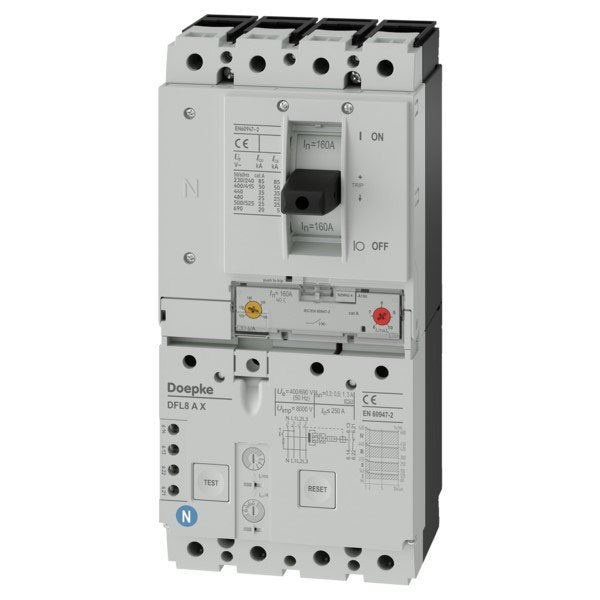

Doepke - Kombination FI-Schalter/Leitungsschutzschalter FI-Schalter DFL8 160-4/X-A

Leistungsschalter mit Fehlerstromschutz (CBR) schalten hohe Ströme, schützen Betriebsmittel, Kabel und Leitungen vor Überstrom und Personen vor elektrischem Schlag. DFL 8 sind kompakte Geräte mit integriertem Hilfsschalter und Anschlussklemmen für große Leitungsquerschnitte. Fehlerstromschutzschalter des Typs A sind puls- und wechselstromsensitiv. Bei Schaltern dieser Variante kann der Fehleransprechstrom individuell in Stufen auf die jeweilige Anwendung eingestellt werden (0.3 A, 0.5 A, 1 A, 3 A). Entsprechend ist auch die Grenznichtansprechzeit stufenweise einstellbar. Hierdurch ist in Anlagen mit gestaffelten Verteilungen eine selektive Fehlerstromschutzschaltung realisierbar. Geräte in der Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 400 V/690 V und einer Bemessungsfrequenz von 50 Hz ausgelegt.

Technische Details
Polzahl (gesamt)	4
Anzahl der abgesicherten Pole	3
Bemessungsspannung	690 V
Bemessungsisolationsspannung Ui	1000 V
Bemessungsstoßspannungsfestigkeit Uimp	8 kV
Bemessungsstrom	160 A
Bemessungsfehlerstrom	0,3 A
Fehlerstrom-Typ	A
Verlustleistung	93,4 W
Bemessungsabschaltvermögen nach IEC 60947-2	85 kA
Abschaltcharakteristik	kurzzeitverzögert
Stoßstromfestigkeit	5 kA
Spannungsart	AC
Frequenz	50 Hz
Auslösecharakteristik	sonstige
Mitschaltender Neutralleiter	ja
Mit Verriegelungsvorrichtung	ja
Überspannungskategorie	3
Verschmutzungsgrad	3
Umgebungstemperatur während des Betriebs	-25..70 °C

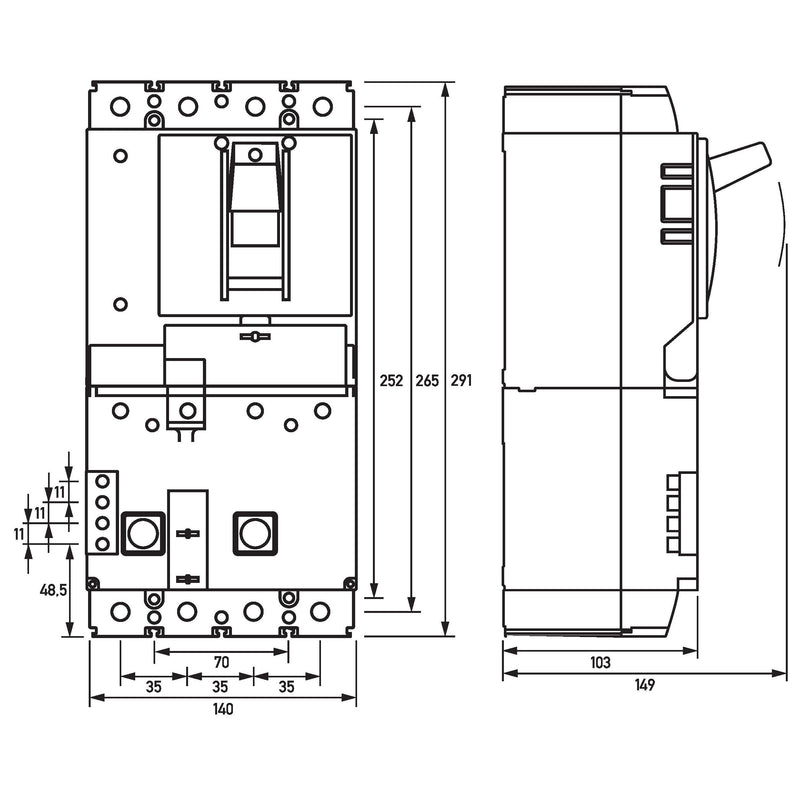

Einbautiefe	149 mm
Fehlauslöseschutz	nein
Schutzart (IP)	IP20
Anschließbarer Leiterquerschnitt eindrähtig	4..16 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25..185 mm²

Lieferumfang:
1 x Doepke - Kombination FI-Schalter/Leitungsschutzschalter FI-Schalter DFL8 160-4/X-A
