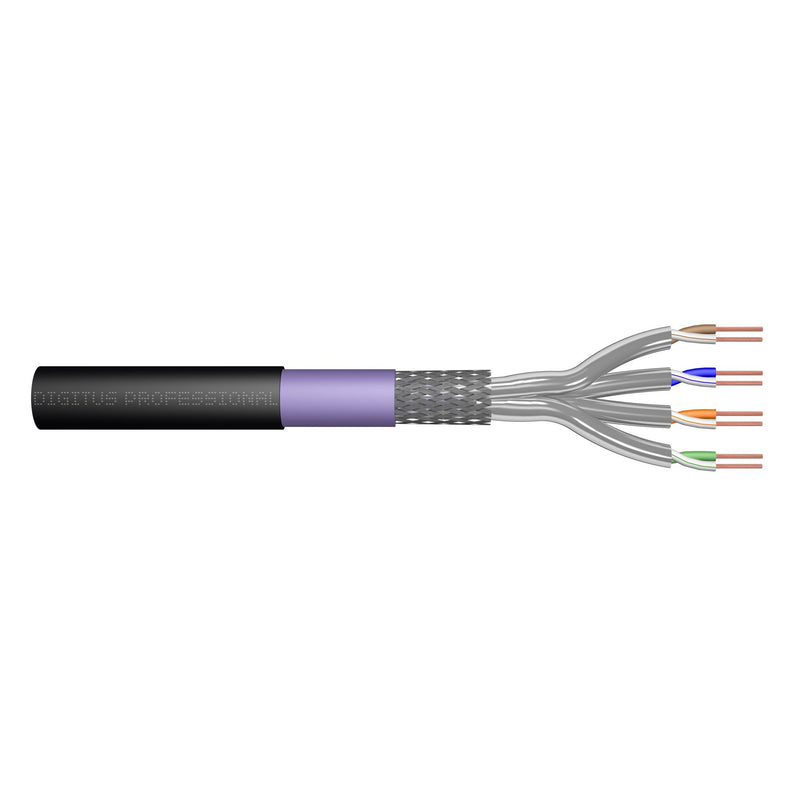

CAT 7 S-FTP Installationskabel, Outdoor, 1200 MHz PE, innen Eca (LSZH-1), AWG 23/1, Sx, Sw&Vi
Zukunftsorientierte Standards und High-End Qualität für Ihr Netzwerk.
Das Digitus® Professional Cat.7 S/FTP Erdkabel zeichnet sich durch folgenden Kabelaufbau aus 4x2x AWG23/1 und erreicht eine Übertragungsfrequenz von bis zu 1200 MHz. Das Kabel verfügt über ein PE Außenmantel und einen halogenfrei Innenmantel und ist konform zu der Norm IEC 60332-1, FRNC-B, LSZH-1 und der BauPVO Euroklasse Eca. Das Kabel ist für die Installationen in trockenen oder feuchten Räumen, im Außen- oder im Erdreich geeignet. Konform zu den Normen ISO/IEC 11801, DIN EN 50173, DIN EN 50288-4-1.
| Technische Details |
|---|
| Kabeltyp |
S/FTP |
| Duplex |
nein |
| Leiter-Material |
Kupfer |
| Leiter-Oberfläche |
blank |
| Leiterdurchmesser |
0,57 mm |
| Leiternennquerschnitt |
0,24 mm² |
| AWG-Größe |
23 |
| Leiter-Klasse |
Kl.1 |
| Ader-Zahl |
8 |
| Verseilelement |
Vierer |
| Werkstoff der Aderisolation |
sonstige |
| Spezifizierung Aderisolation |
sonstige |
| Aderkennzeichnung nach HD 308 S2 |
nein |
| Ader-Kennzeichnung |
Farbe |
| Schirm über Verseilelement |
sonstige |
| Verseilung |
sonstige |
| Schirm über Verseilung |
Geflecht |
| Kabel längswasserdicht |
nein |
| Kabel querwasserdicht |
nein |
| Geeignet zur Verlegung im Erdreich |
nein |
| Zulässige Art der Installation im Erdreich |
sonstige |
| Schutzmantel |
sonstige |
| Mantelmaterial |
sonstige |
| Spezifizierung Mantelmaterial |
Polyethylen (PE) |
| Mantel-Farbe |
schwarz |
| Anzahl der Mantelschichten |
4 |
| Bewehrung/Armierung |
sonstige |
| Material Bewehrung |
sonstige |
| Kabelgeometrie |
rund |
| Flammwidrig nach IEC 60332-1-2 |
nein |
| Flammwidrig nach IEC 60332-3-21 (Cat A F/R) |
nein |
| Flammwidrig nach IEC 60332-3-22 (Cat A) |
nein |
| Flammwidrig nach IEC 60332-3-23 (Cat B) |
nein |
| Flammwidrig nach IEC 60332-3-24 (Cat C) |
nein |
| Flammwidrig nach IEC 60332-3-25 (Cat D) |
nein |
| Raucharm nach IEC 61034-2 |
nein |
| Halogenfrei nach EN IEC 60754-1 |
nein |
| Halogenfrei nach IEC 60754-2 |
ja |
| Halogenfrei nach EN IEC 60754-3 |
nein |
| Brandverhaltensklasse nach EN 13501-6 |
Eca |
| Rauchentwicklungsklasse nach EN 13501-6 |
ohne |
| Abtropfverhaltensklasse nach EN 13501-6 |
d0 |
| Säureentwicklungsklasse nach EN 13501-6 |
ohne |
| Funktionserhalt nach IEC 60331-23 |
nein |
| Ölbeständig nach EN 60811-404 |
nein |
| Außendurchmesser ca. |
8,5 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz mit Zwangsführung |
8 mm |
| Min. zulässiger Biegeradius, flexibler Einsatz/freie Bewegung |
4 mm |
| Min. zulässiger Biegeradius, stationärer Einsatz/fest verlegt |
4 mm |
| Zul. Kabelaußentemperatur bei Montage/Handling |
0..60 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung |
-50..60 °C |
| Kategorie |
7 |
| NVP-Wert |
79 % |
| UV-beständig |
ja |
| Zertifiziert für Schiffsanwendungen |
nein |
| Trennungsklasse nach EN 50174-2 |
D |
| Geeignet als Telefonkabel |
nein |
| Geeignet als Computer-Datenkabel |
nein |
| Geeignet als Signalkabel |
nein |
| Geeignet als Sicherheitsalarmkabel |
nein |
| Beidraht |
nein |
| Mit Reißleine |
nein |
| Leitungs-Breite ca. |
320 mm |
| Leitungs-Höhe ca. |
320 mm |
| Gewicht |
5,75 kg/km |
| Wellenwiderstand |
1200 Ohm |
| Max. Zugfestigkeit während der Verlegung |
150 kN |
| Nennspannung U |
72 V |
| Mit Nagetierschutz |
nein |
