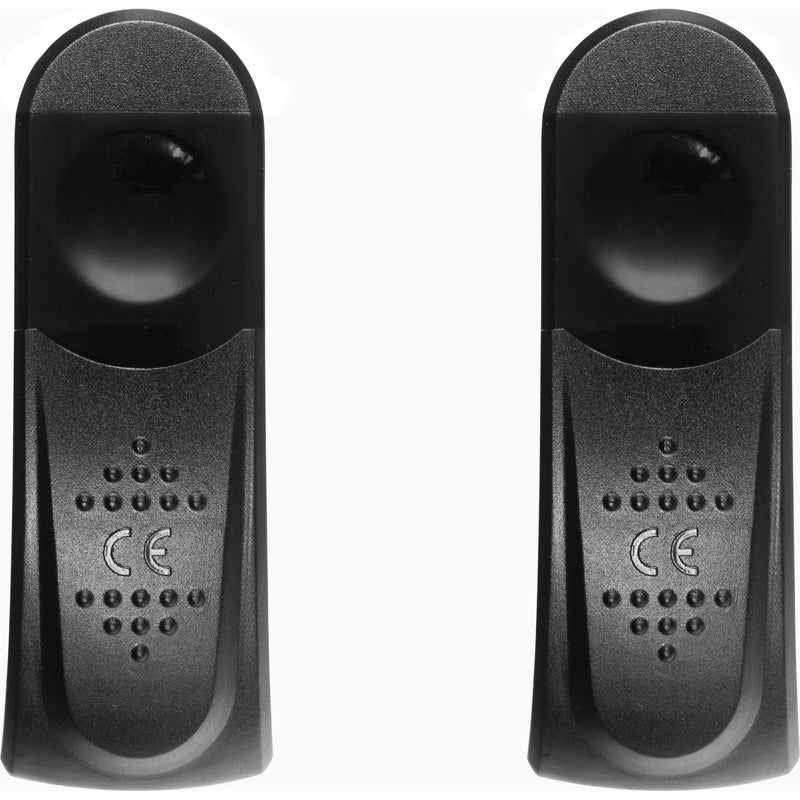

DELTA DORE - Einstrahl-Lichtschranke Lichtschranke Rolloport 4597 SX5 Duofern

Die Lichtschranke ist ein Infrarotsensor und besteht aus einem Sender (TX) und einem Empfänger (RX). Sie dient zum Schutz vor dem sich absenkenden Garagentor beim Einsatz automatisch betriebener Garagentorantriebe. Sender (TX) und Empfänger (RX) müssen dazu gegenüberliegend montiert werden. Wird das Signal der Lichtschranke während der Abwärtsbewegung des Garagentors unterbrochen, bleibt das Garagentor stehen und die Laufrichtung wird umgekehrt. Der elektrische Anschluss und die Spannungsversorgung erfolgen über den jeweiligen Garagentorantrieb. Die Versorgungsspannung beträgt 12-24 AV/DC (AV:50/60Hz) und die Sendefrequenz beträgt 2,5 kHz. Die Lichtschranke hat je nach örtlichen Gegebenheiten eine Sendereichweite von 12 m bis 20 m. Die Max. Winkeltoleranz zwischen Sender / Empfänger liegt bei +/- 5 °. Die Zulässige Umgebungstemperatur beträgt - 20 °C bis + 70°C. Die Lichtschranke hat folgende Abmessungen: Höhe x Breite x Tiefe: 108 x 37,5 x 36 mm.

Technische Details
Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation	sonstige
Ausführung des elektrischen Anschlusses	sonstige
Ausführung des Schaltausgangs	sonstige
Spannungsart	AC/DC
Gehäusebauform	Sonderbauform
Lieferumfang des Einwegsystems	Sender und Empfänger
Reichweite des Schutzfeldes	20 m
Umgebungstemperatur	-20..70 °C
Wellenlänge des Sensors	940 nm
Mit Überwachungsfunktion nachgeschalteter Geräte	nein
Mit Wiederanlaufsperre	nein
Voraussetzung Auswerteeinheit	ja
Breite	37,5 mm
Höhe	108 mm
Länge	36 mm
Explosionsschutz-Kategorie für Gas	sonstige
Explosionsschutz-Kategorie für Staub	sonstige

Lieferumfang:
1 x Sender und Empfänger
