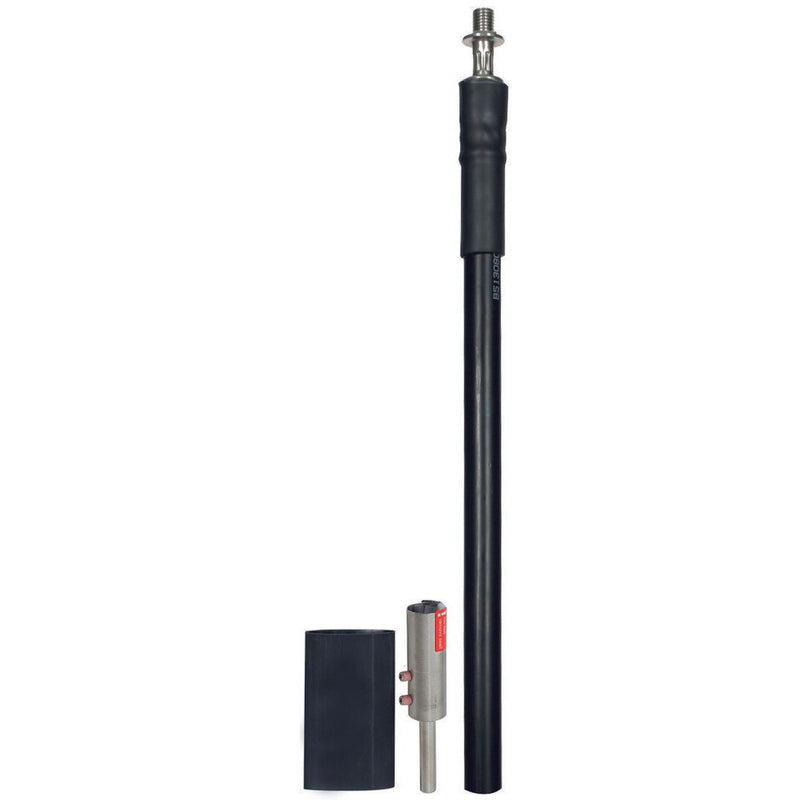

DEHN - Rundleiter/Draht für Blitzschutz HVI-Leitung HVIRAV75 20 L6M SW M Konf. D=20mm L=6m

HVI Leitung (Hochspannungsfeste isolierte Ableitung), zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3), um gefährliche Überschläge zwischen Teilen des Äußeren Blitzschutzes und inneren, leitfähigen Teilen (Elektroanlage, Rohrleitungen, usw.) zu verhindern. Um Gleitentladungen zu vermeiden, ist die HVI Leitung mit einem äußeren Spezialmantel ausgestattet, der es ermöglicht, hohe Blitz-Impulsspannungen gegen ein Bezugspotential ab zusteuern. Ausführung HVI Leitung (vorkonfektioniert für Rohraußenverlegung, schwarz), mit einem Kopfstück und einem Erdanschlusselement. Äquivalenter Trennungsabstand s = 75 cm (in Luft), s = 150 cm (fester Baustoff).

Technische Details
Leiterdurchmesser	5 mm
Leiterquerschnitt	19 mm²
Außendurchmesser inkl. Hülle/Beschichtung	20 mm
Leiter-Klasse	Kl.2
Anzahl der Einzeldrähte	7
Leiter-Material	Kupfer
Oberflächenschutz	unbehandelt
Ummantelungswerkstoff	Polyethylen, vernetzt (VPE)
Ummantelungswerkstoff halogenfrei	nein
Farbe	schwarz
Werkstoff der Isolation	Polyethylen (PE)
Max. äquivalenter Trennungsabstand s (in Luft)	0,75 m
Max. äquivalenter Trennungsabstand s (feste Baustoffe)	1,5 m
Hochspannungsfeste isolierte Ausführung	ja
Max. Zugbelastung	950 N
Geeignet für Ex-Bereich	ja
Gewicht	48 kg/100 m

Lieferumfang:
1 x HVI Leitung (vorkonfektioniert) 1 x Kopfstück 1 x Erdanschlusselement
