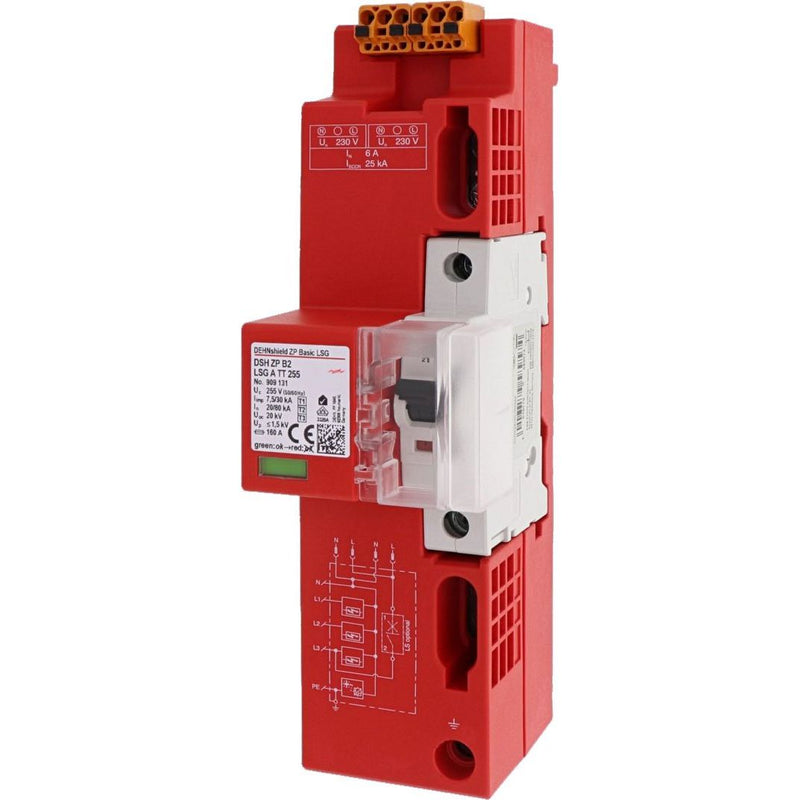

DEHN - Kombi-Ableiter für Energietechnik Kombi-Ableiter DSHZPB2LSGATT255

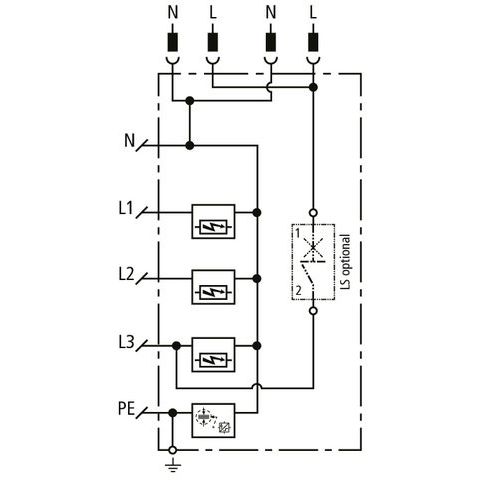

Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 nach EN 61643-11 für TT- und TN-S-Systeme (3+1-Schaltung) mit 230 V Spannungsversorgung (N und L) jeweils für RfZ / APZ gem. VDE-AR-N 4100. Inklusive eines einpoligen B6 Leitungsschutzschalter für die Spannungsversorgung des intelligenten Messystems gem. VDE-AR-N 4100, mit plombierbarer Schutzabdeckung
zum Einsatz auf dem 40 mm Sammelschienensystem im Hauptstromversorgungssystem nach DIN VDE 0100-443 bei Gebäuden ohne äußeres Blitzschutzsystem (auch mit Freileitungseinspeisung). 2 x Buchse und 2 x Stecker zur einfachen Verdrahtung des intelligenten Messystems sind im Lieferumfang enthalten.

Technische Details
Netzform DC	nein
Netzform IT	nein
Netzform TN	nein
Netzform TN-C	nein
Netzform TN-C-S	nein
Netzform TN-S	ja
Netzform TT	ja
Netzform sonstige	nein
Polzahl	4
Blitzstoßstrom (10/350 µs)	30 kA
Höchste Dauerspannung AC	255 V
Nennspannung AC	230 V
Schutzpegel L-N	1,5 kV
Schutzpegel N-PE	1,5 kV
Folgestromlöschfähigkeit	25 kA
Spezifische Energie (W/R)	14,06 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	160 A
Montageart	Sammelschiene
Baugröße	3 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	25 mm²
Fernsignalisierung	nein
Signalisierung am Gerät	optisch
Prüfklasse	Typ 1 und 2 und 3
Integrierte Vorsicherung	nein
Energetisch koordinierte Schutzwirkung zum Endgerät	ja
Spannungsschaltende Funkenstreckentechnologie	ja
Überstromgeschützter Spannungsabgriff	ja
Schutzart (IP)	IP30

Lieferumfang:
2 x Buchse 2 x Stecker
