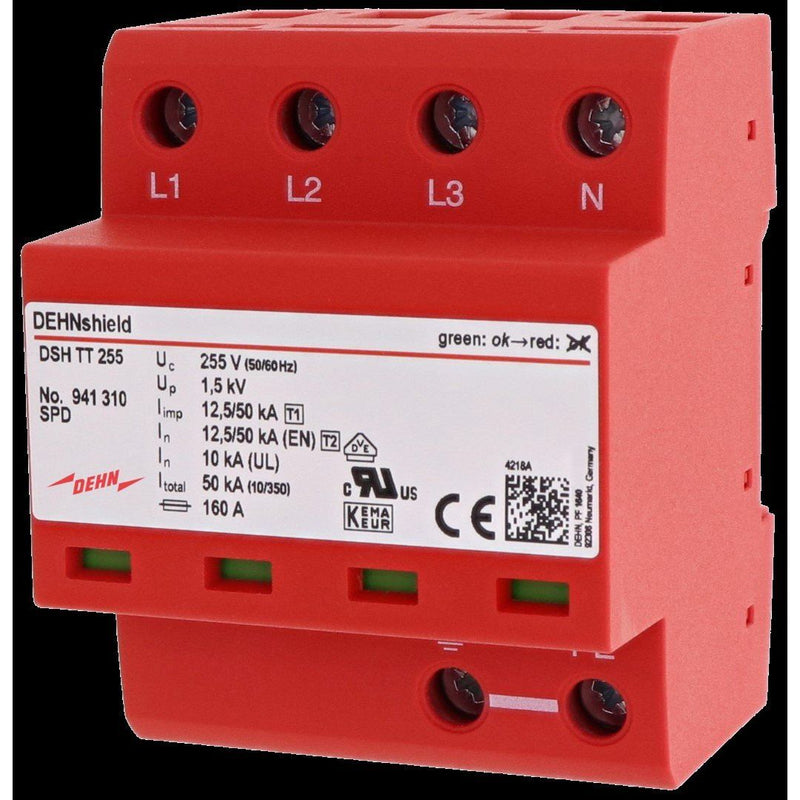

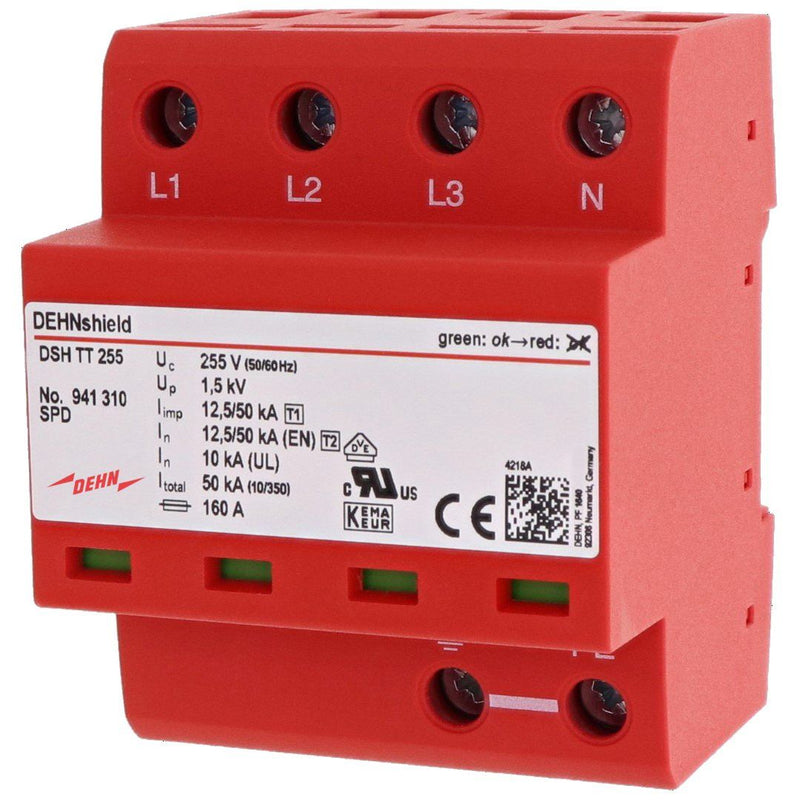

DEHN - Kombi-Ableiter für Energietechnik Kombi-Ableiter DSH TT 255 TT- u. TN-S-Systeme

Mehrpoliger, anwendungsoptimierter Kombiableiter DEHNshield, Typ 1 + Typ 2 nach EN 61643-11 auf Funkenstreckenbasis. Platzsparende Funkenstreckentechnologie mit nur 1 TE / Pol ermöglicht kompakte Ausführung. Zum Schutz von Wohngebäuden und zum Einsatz in speziellen Anwendungen. Ermöglicht Endgeräteschutz. Zum Schutz vor Überspannungen, auch bei direkten Blitzeinschlägen. Einsetzbar nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0A 2.

Technische Details
Netzform DC	nein
Netzform IT	nein
Netzform TN	nein
Netzform TN-C	nein
Netzform TN-C-S	nein
Netzform TN-S	ja
Netzform TT	ja
Netzform sonstige	nein
Polzahl	4
Blitzstoßstrom (10/350 µs)	50 kA
Höchste Dauerspannung AC	255 V
Nennspannung AC	230 V
Schutzpegel L-N	1,5 kV
Schutzpegel N-PE	1,5 kV
Folgestromlöschfähigkeit	25 kA
Spezifische Energie (W/R)	625 kJ/Ohm
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)	160 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung)	100 A
Montageart	Hutschiene TH35

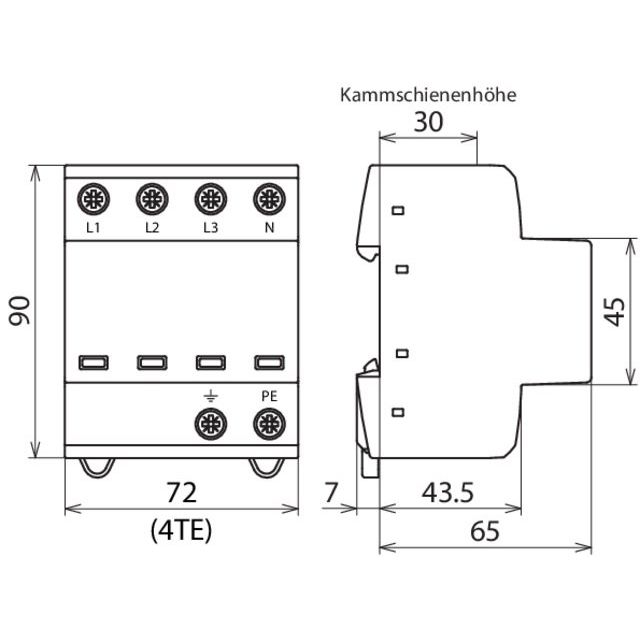

Baugröße	4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig)	35 mm²
Max. Leiterquerschnitt flexibel (feindrähtig)	25 mm²
Fernsignalisierung	nein
Signalisierung am Gerät	optisch
Prüfklasse	Typ 1 und 2
Integrierte Vorsicherung	nein
Energetisch koordinierte Schutzwirkung zum Endgerät	ja
Spannungsschaltende Funkenstreckentechnologie	ja
Überstromgeschützter Spannungsabgriff	nein
Schutzart (IP)	IP20

Lieferumfang:
1 x DEHN - Kombi-Ableiter für Energietechnik Kombi-Ableiter DSH TT 255 TT- u. TN-S-Systeme
