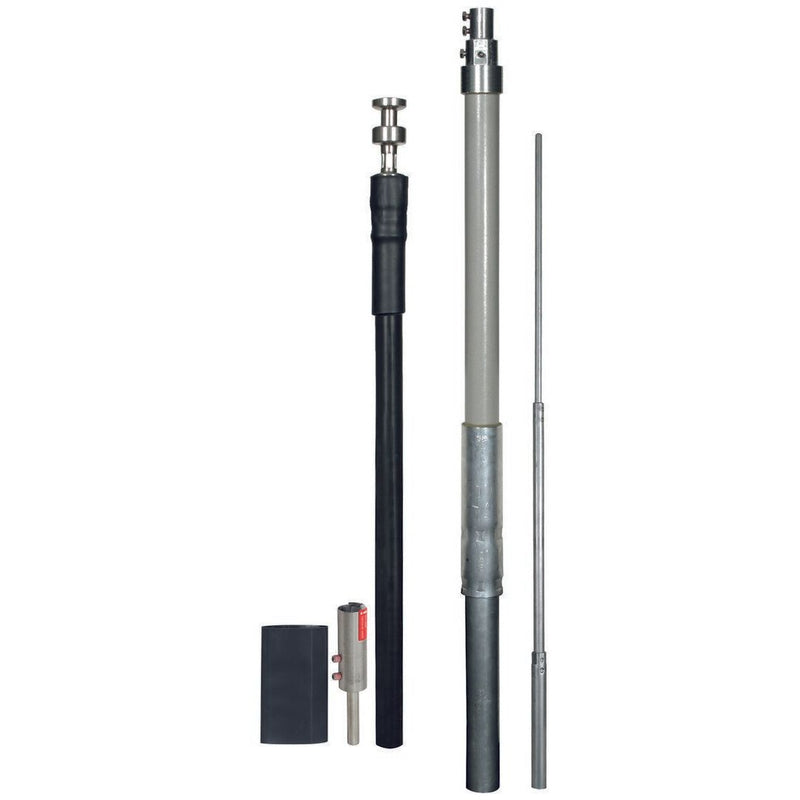

DEHN - Fangeinrichtung für Blitzschutz Fangeinrichtung m. Leitung HVI 23 L6M S #819338 R3200 IPRFS2500GFKAL

HVI Leitung (Hochspannungsfeste isolierte Ableitung) im Stützrohr, zum Einhalten des Trennungsabstandes zu elektrisch leitenden Teilen nach DIN EN 62305-3 (VDE 0185-305-3), um gefährliche Überschläge zwischen Teilen des Äußeren Blitzschutzes und inneren, leitfähigen Teilen (Elektroanlage, Rohrleitungen, usw.) zu verhindern. Um Gleitentladungen zu vermeiden, ist die HVI Leitung mit einem äußeren Spezialmantel ausgestattet, der es ermöglicht, hohe Blitz-Impulsspannungen gegen ein Bezugspotential ab zusteuern. Ausführung HVI Leitung (grau), mit innenliegendem Endverschluss und PA-Federelement im Stützrohr (Länge 3200 mm) mit Fangstange (D22 / 16 / 10 mm Länge 2500 mm), mit einem Kopfstück, einem PA-Anschlusselement und einem Erdanschlusselement. Äquivalenter Trennungsabstand s = 75 cm (in Luft), s = 150 cm (fester Baustoff).

Technische Details
Länge	5700 mm
Durchmesser	50 mm
Ausführung	Fangstange
Teleskopisch	nein
Werkstoff	sonstige
Oberflächenschutz	unbehandelt
Anschluss	Rundleiter
Hochspannungsfeste isolierte Ausführung	ja

Lieferumfang:
1 x HVI Leitung (grau) mit innenliegendem Endverschluss und PA-Federelement im Stützrohr (3200 mm) 1 x Fangstange (2500 mm) 1 x Kopfstück 1 x PA-Anschlusselement 1 x Erdanschlusselement
