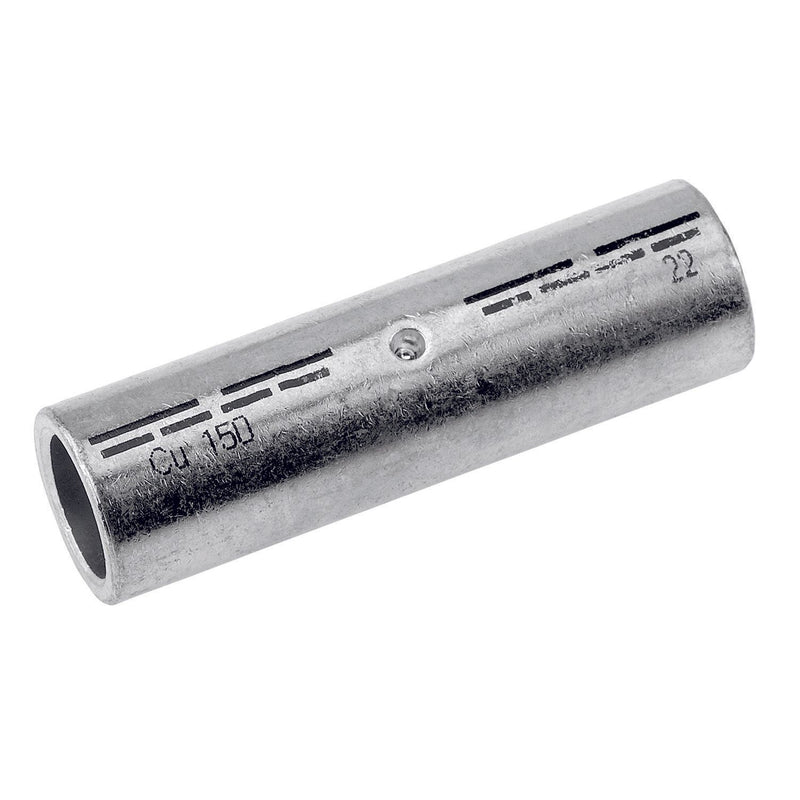

Cimco Werkzeuge - Verbinder für Cu-Leiter zum Verpressen Pressverbinder 183713 400qmm, L 150mm

Pressverbinder Cu, DIN 46267, Teil 1. Technische Daten
Werkstoff: Cu-ETP nach DIN EN 13600
Oberfläche: galvanisch, andere Oberflächen auf Anfrage
für zugentlastete Verbindungen
besonders geeignet für feindrähtige Leiter nach IEC 228
Ausgeglüht auf Kupferhärte F 20. Ausführung: Querschnitt: 400 mm²
Kennziffer: 38

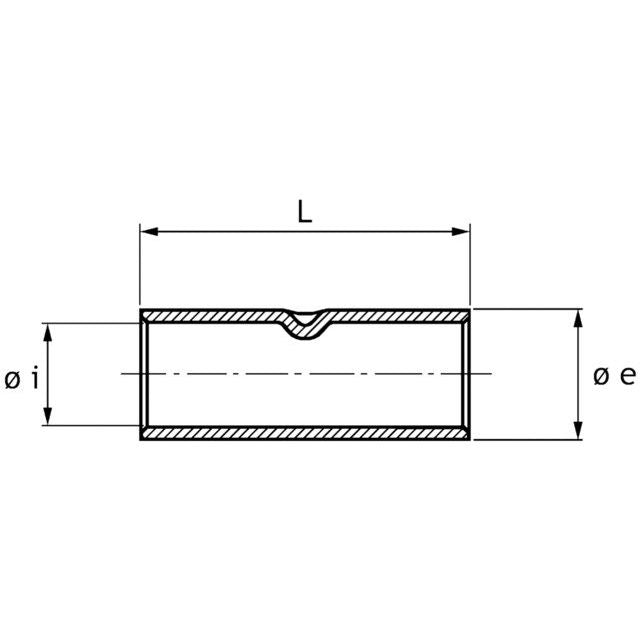

Øi: 27,5
Øe: 38,5
L: 151
Gewicht per 100 St.~kg: 71,00
Pressung: 7 mm: 3-3
Pressung: 5 mm: -
VE/Stck.: 1

Technische Details
Nennquerschnitt	400 mm²
Ausführung	DIN-Ausführung
Hülsenform	lang
Geeignet für massive Leiter	ja
Geeignet für mehrdrähtige Leiter	ja
Geeignet für feindrähtige Leiter	ja
Geeignet für hohe Temperaturen (bis 650 °C)	nein
Geeignet für Lackdraht	nein
Geeignet für Rundleiter	ja
Geeignet für Flachleiter	nein
Werkstoff	Kupfer
Oberflächenschutz	verzinnt
Isolation	ohne
Spannungsreihe	bis 35 kV
Verbindungsart	Stoßverbinder
Anzahl der Abzweige	2
Für zugfeste Verbindungen	nein
Ölstopp/Mittelsteg	nein

Lieferumfang:
1 x Pressverbinder

Keine Downloads vorhanden.
