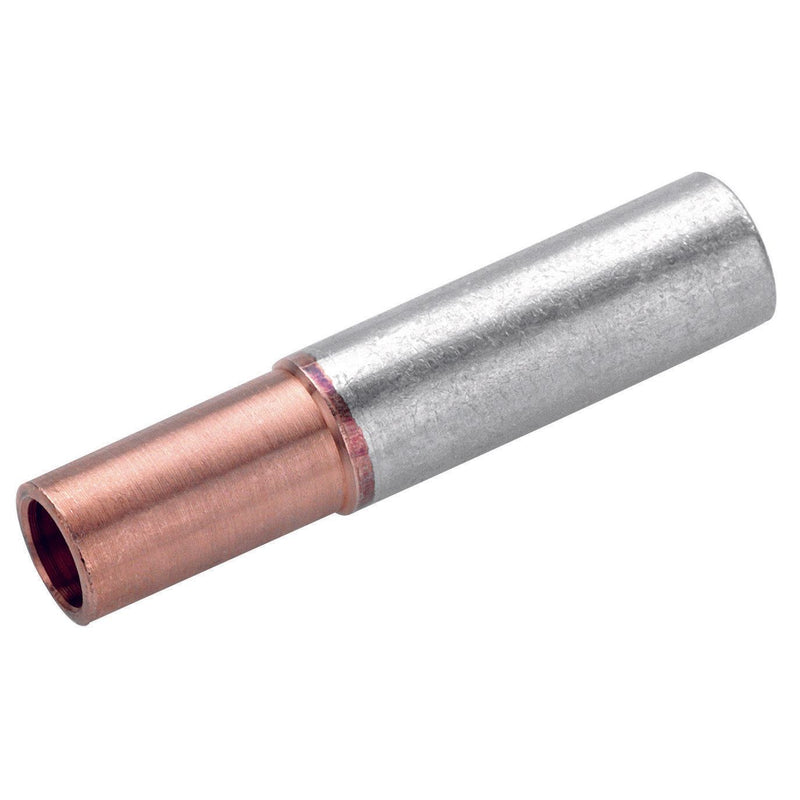

Cimco Werkzeuge - Verbinder für Al-Leiter zum Verpressen AL-CU Pressverbinder 183473 240-120

AL-CU-Pressverbinder aus E-Al und aus E-Cu gemäß EN 13600, blank. Für Verbindungen von CU-Kabel nach DIN 48201, ALU-Kabel nach DIN 48201, Teil 1 und ALU-Seilen DIN EN 50182. Ausführung: Querschnitt AL rm/sm: 240 mm²
Querschnitt AL se: 300 mm²
Querschn.: 120 mm²
Kennziffer AL: 32
Kennziffer CU: 20
AL: 21 mm
CU: 15,5 mm
Länge: 119 mm
Gewicht CU kg/100: 5,64
Gew. ges. kg/100: 20,5
Pressung- 7 mm: 3
Pressung- 5 mm: 8
VE/Stck.: 1.

Technische Details
Querschnittsform	rund
Nennquerschnitt Aluminium, RM/SM	240 mm²
Nennquerschnitt Aluminium, SE	300 mm²
Reduzierter Al-Nennquerschnitt	300 mm²
Cu-Nennquerschnitt	120 mm²
Anschluss als Cu-Bolzen	nein
Werkstoff	Aluminium/Kupfer
Für zugfeste Verbindungen	nein
Geeignet für Al/St-Seile	nein
Geeignet für Aldrey-Seile	nein
Ölstopp/Mittelsteg	ja
Spannungsreihe	0,6/1 kV

Lieferumfang:
1 x Cimco Werkzeuge - Verbinder für Al-Leiter zum Verpressen AL-CU Pressverbinder 183473 240-120
