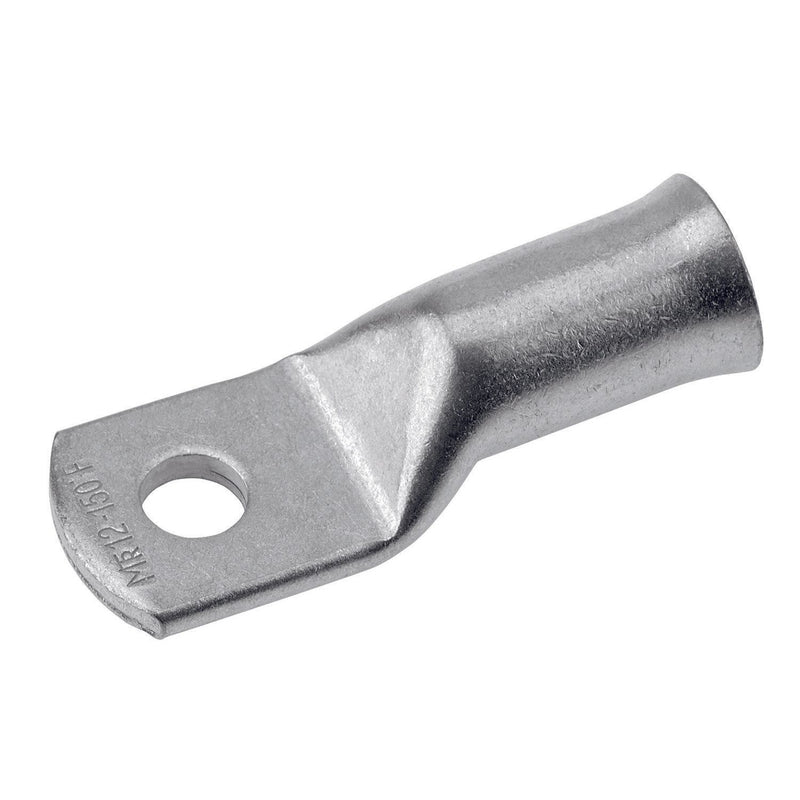

Cimco Werkzeuge - Rohrkabelschuh für Cu-Leiter Rohrkabelschuhe 183330 120qmm M10

Rohrkabelschuhe Cu. Ausführung für feindrähtige Leiter nach DIN 0295 und IEC 228. Technische Daten - Werkstoff: Cu-ETP nach DIN EN 13600 - Aufgeweitete Kabeleinführung &quot
Easy Entry&quot
- Oberfläche: galvanisch verzinnt, andere Oberflächen auf Anfrage - Ausgeglüht auf Kupferhärte F20. Ausführung: Querschnitt: 120 mm²

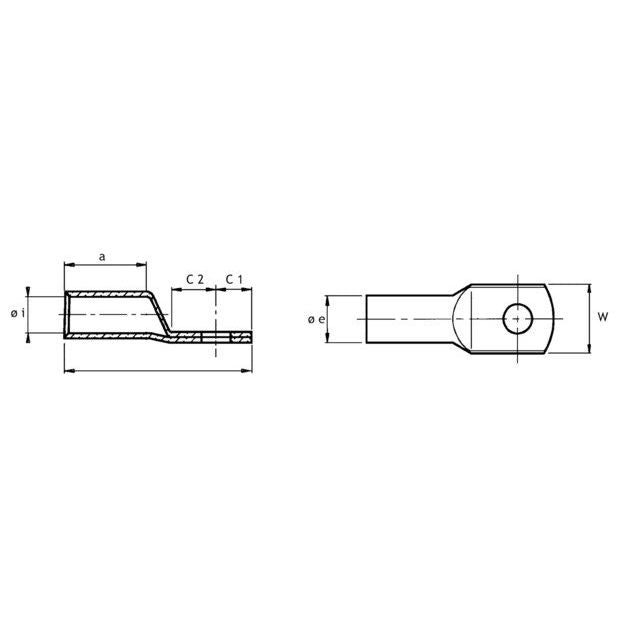

Bolzen-Ø: 10 mm
W: 30
Øi: 16,2
Øe: 21
C1: 17
C2: 17
a: 31,5
L: 80
Gewicht per 100 St.~kg: 8,83
VE/Stck. 1

Technische Details
Anschlussgewindemaß (metrisch)	10
Anschlusswinkel	180° (horizontal)
Flanschform	Ringform
Schmale Flanschausführung	nein
Isoliert	nein
Mit Sichtloch	nein
Leiter-Klasse	Kl.5
Werkstoff	Kupfer
Oberflächenschutz	verzinnt
Anzahl der Befestigungslöcher	1
Nennquerschnitt	120 mm²
AWG-Größe	250 kcmil

Lieferumfang:
1 x Rohrkabelschuh 120 mm² M10
