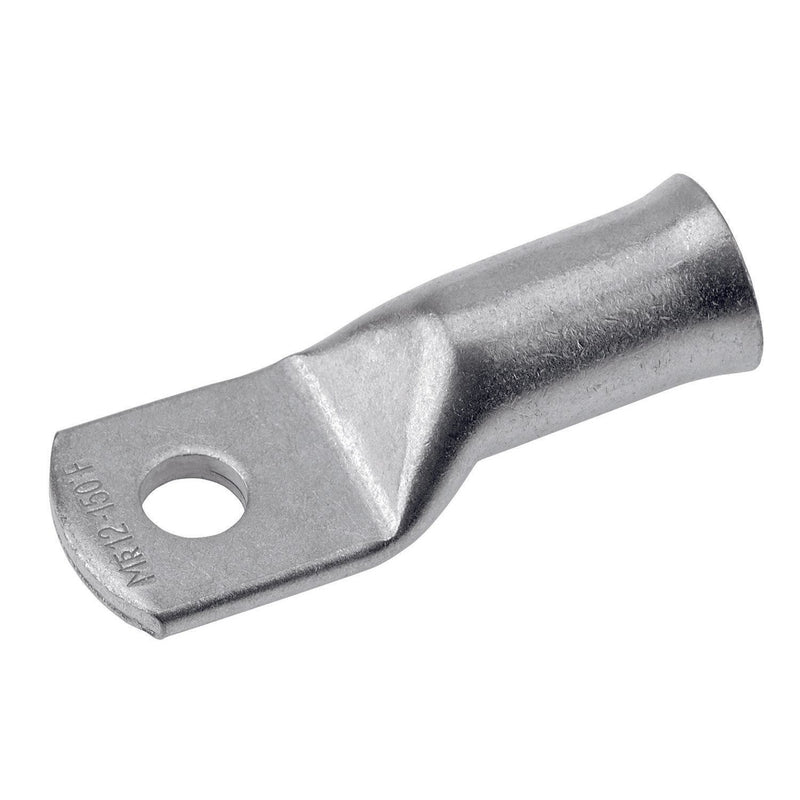

Cimco Werkzeuge - Rohrkabelschuh für Cu-Leiter Rohrkabelschuhe 183310 70qmm M10

Rohrkabelschuhe Cu. Ausführung für feindrähtige Leiter nach DIN 0295 und IEC 228. Technische Daten - Werkstoff: Cu-ETP nach DIN EN 13600 - Aufgeweitete Kabeleinführung &quot
Easy Entry&quot

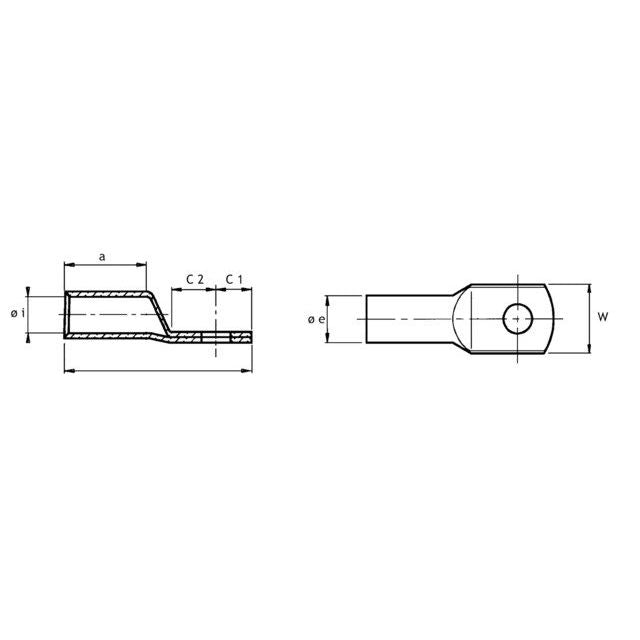

- Oberfläche: galvanisch verzinnt, andere Oberflächen auf Anfrage - Ausgeglüht auf Kupferhärte F20. Ausführung: Querschnitt: 70 mm²
Bolzen-Ø: 10 mm
W: 24
Øi: 13,1
Øe: 17
C1: 13,5
C2: 15,5
a: 27,5
L: 67,5
Gewicht per 100 St.~kg: 5,21
VE/Stck. 1

Technische Details
Anschlussgewindemaß (metrisch)	10
Anschlusswinkel	180° (horizontal)
Flanschform	Ringform
Schmale Flanschausführung	nein
Isoliert	nein
Mit Sichtloch	nein
Leiter-Klasse	Kl.5
Werkstoff	Kupfer
Oberflächenschutz	verzinnt
Anzahl der Befestigungslöcher	1
Nennquerschnitt	70 mm²
AWG-Größe	0

Lieferumfang:
1 x Stück Rohrkabelschuh
