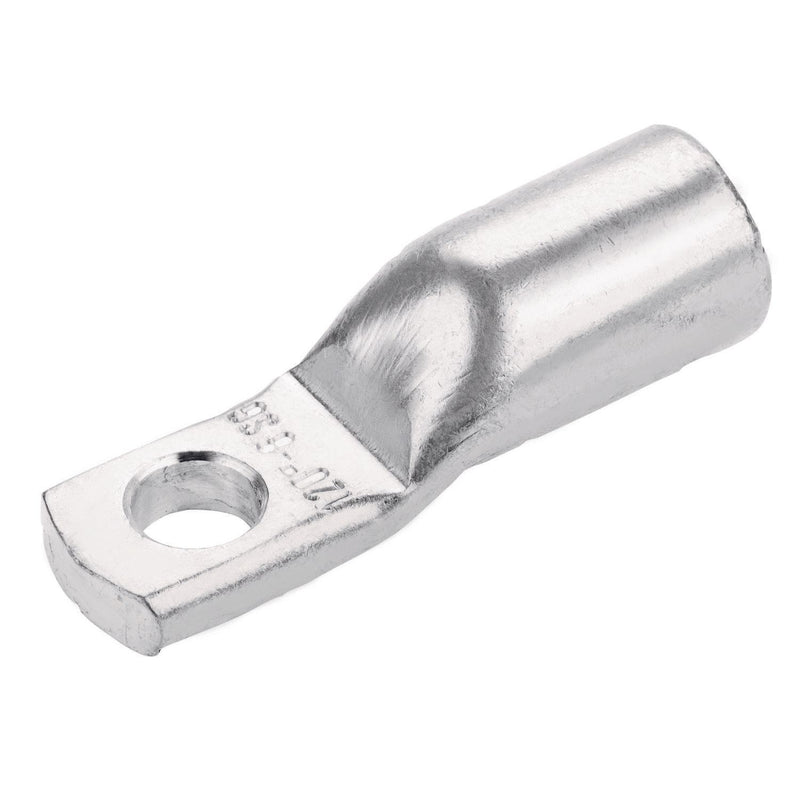

Cimco Werkzeuge - Rohrkabelschuh für Cu-Leiter Rohrkabelschuh 183850 RKS 300-M16

Rohrkabelschuhe für Schaltgeräteanschlüsse, SG-Reihe. Ausführung mit schmalem Flansch, ohne Sichtloch, Werkstoff: Cu-ETP nach DIN EN 13 600, weich, F20, damit auch bei großen Querschnitten noch problemlos manuell pressbar. Oberfläche: galvanisch verzinnt. Querschnitt: 300 mm²
Bolzen-Ø: 16 mm
ØD1: 24
A: 42
B: 30
ØD3: 17 ØD2: 30
C1: 16
C2: 18
L: 81
Pressung 7 mm: 2
Pressung 5 mm: -
VE/Stck.: 1

Technische Details
Anschlussgewindemaß (metrisch)	16
Anschlusswinkel	180° (horizontal)
Flanschform	Ringform
Schmale Flanschausführung	ja
Isoliert	nein
Mit Sichtloch	nein
Leiter-Klasse	verschiedene
Werkstoff	Kupfer
Oberflächenschutz	verzinnt
Anzahl der Befestigungslöcher	1
Nennquerschnitt	300 mm²

Lieferumfang:
1 x Rohrkabelschuh 183850 RKS 300-M16
