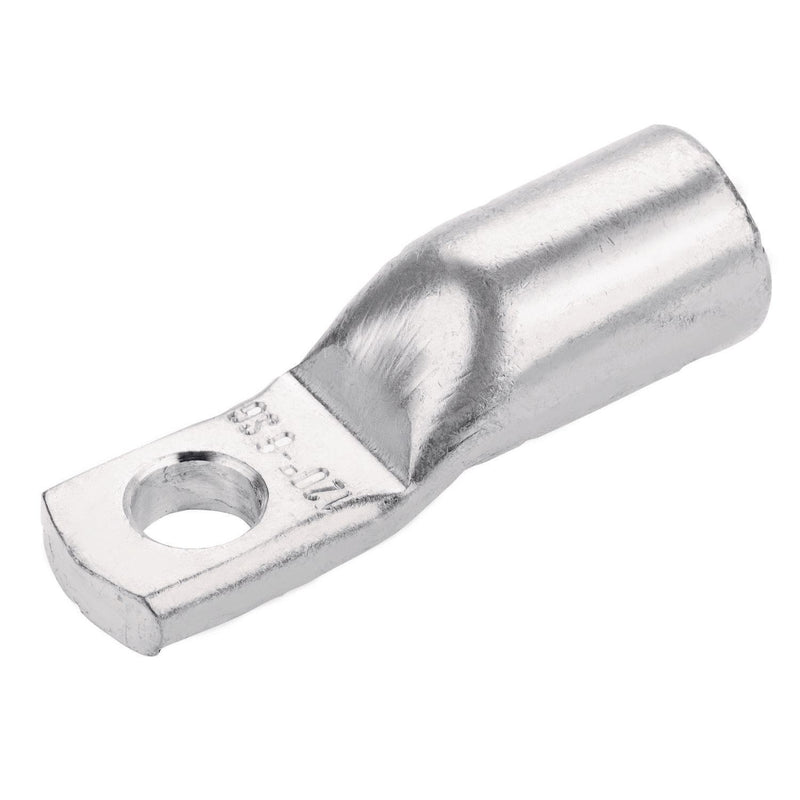

Cimco Werkzeuge - Rohrkabelschuh für Cu-Leiter Rohrkabelschuh 183834 RKS 185-M10

Rohrkabelschuhe für Schaltgeräteanschlüsse, SG-Reihe. Ausführung mit schmalem Flansch, ohne Sichtloch, Werkstoff: Cu-ETP nach DIN EN 13 600, weich, F20, damit auch bei großen Querschnitten noch problemlos manuell pressbar. Oberfläche: galvanisch verzinnt. Querschnitt: 185 mm²
Bolzen-Ø: 10 mm
ØD1: 19
A: 30
B: 26
ØD3: 10,5
ØD2: 24
C1: 12
C2: 14
L: 60
Pressung 7 mm: 2
Pressung 5 mm: 4
VE/Stck.: 1

Technische Details
Anschlussgewindemaß (metrisch)	10
Anschlusswinkel	180° (horizontal)
Flanschform	Ringform
Schmale Flanschausführung	ja
Isoliert	nein
Mit Sichtloch	nein
Leiter-Klasse	verschiedene
Werkstoff	Kupfer
Oberflächenschutz	verzinnt
Anzahl der Befestigungslöcher	1
Nennquerschnitt	185 mm²

Lieferumfang:
1 x Cimco Werkzeuge - Rohrkabelschuh für Cu-Leiter Rohrkabelschuh 183834 RKS 185-M10
