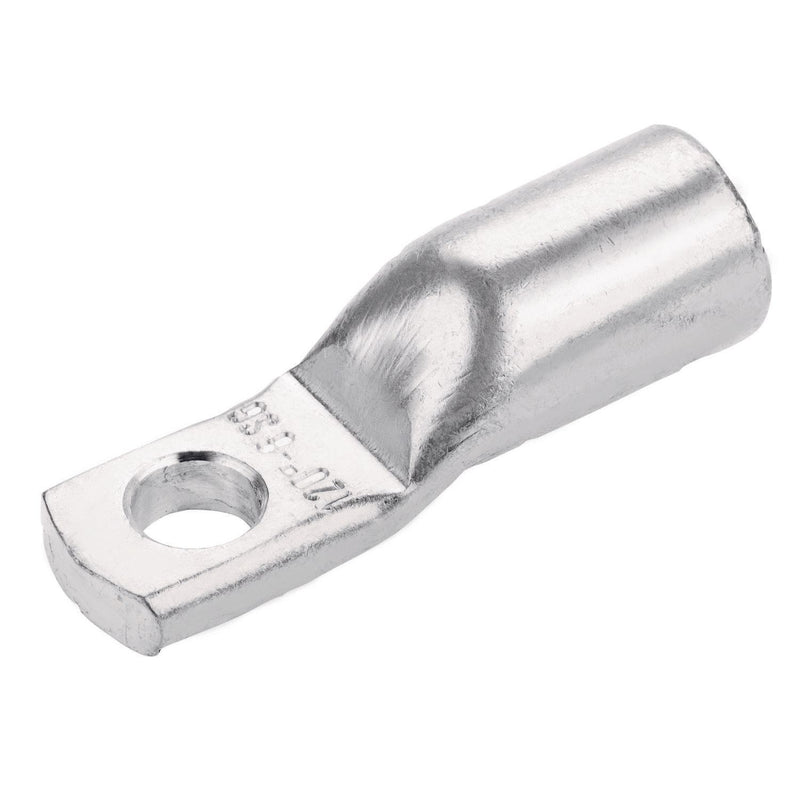

Cimco Werkzeuge - Rohrkabelschuh für Cu-Leiter Rohrkabelschuh 183828 RKS 150-M8

Rohrkabelschuhe für Schaltgeräteanschlüsse, SG-Reihe. Ausführung mit schmalem Flansch, ohne Sichtloch, Werkstoff: Cu-ETP nach DIN EN 13 600, weich, F20, damit auch bei großen Querschnitten noch problemlos manuell pressbar. Oberfläche: galvanisch verzinnt. Querschnitt: 150 mm²
Bolzen-Ø: 8 mm
ØD1: 16,5
A: 29 B: 20
ØD3: 8,5
ØD2: 21
C1: 10
C2: 11
L: 54
Pressung 7 mm: 2
Pressung 5 mm: 4
VE/Stck.: 1

Technische Details
Anschlussgewindemaß (metrisch)	8
Anschlusswinkel	180° (horizontal)
Flanschform	Ringform
Schmale Flanschausführung	ja
Isoliert	nein
Mit Sichtloch	nein
Leiter-Klasse	verschiedene
Werkstoff	Kupfer
Oberflächenschutz	verzinnt
Anzahl der Befestigungslöcher	1
Nennquerschnitt	150 mm²

Lieferumfang:
1 x Cimco Werkzeuge - Rohrkabelschuh für Cu-Leiter Rohrkabelschuh 183828 RKS 150-M8
