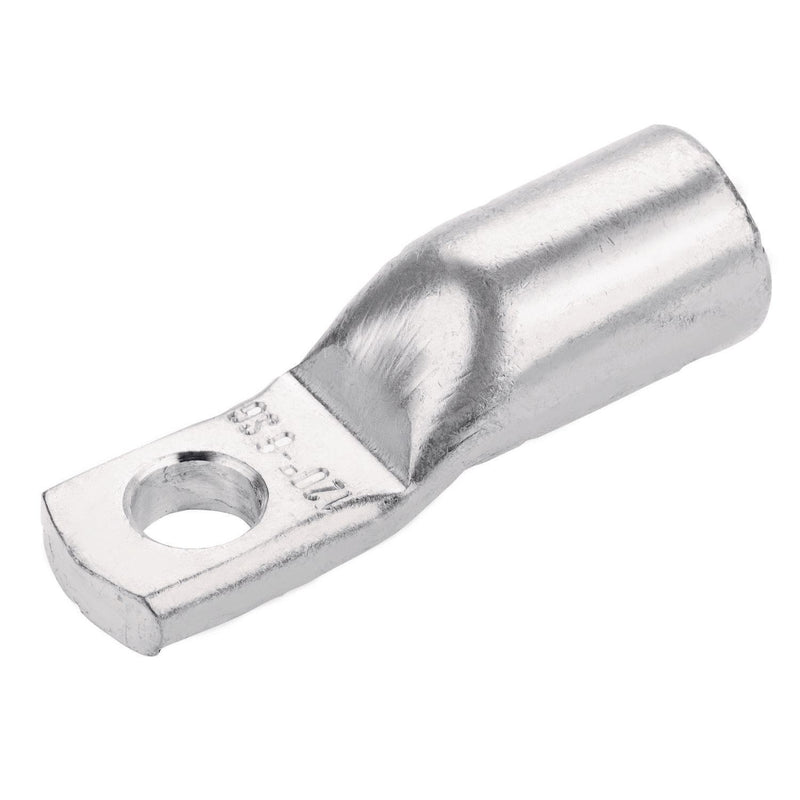

Cimco Werkzeuge - Rohrkabelschuh für Cu-Leiter Rohrkabelschuh 183824 RKS 120-M10

Rohrkabelschuhe für Schaltgeräteanschlüsse, SG-Reihe. Ausführung mit schmalem Flansch, ohne Sichtloch, Werkstoff: Cu-ETP nach DIN EN 13 600, weich, F20, damit auch bei großen Querschnitten noch problemlos manuell pressbar. Oberfläche: galvanisch verzinnt. Querschnitt: 120 mm²
Bolzen-Ø: 10 mm
ØD1: 15
A: 26
B: 20
ØD3: 10,5
ØD2: 19,5
C1: 12
C2: 13
L: 53
Pressung 7 mm: 1
Pressung 5 mm: 2
VE/Stck.: 1

Technische Details
Anschlussgewindemaß (metrisch)	10
Anschlusswinkel	180° (horizontal)
Flanschform	Ringform
Schmale Flanschausführung	ja
Isoliert	nein
Mit Sichtloch	nein
Leiter-Klasse	verschiedene
Werkstoff	Kupfer
Oberflächenschutz	verzinnt
Anzahl der Befestigungslöcher	1
Nennquerschnitt	120 mm²

Lieferumfang:
1 x Cimco Werkzeuge - Rohrkabelschuh für Cu-Leiter Rohrkabelschuh 183824 RKS 120-M10
