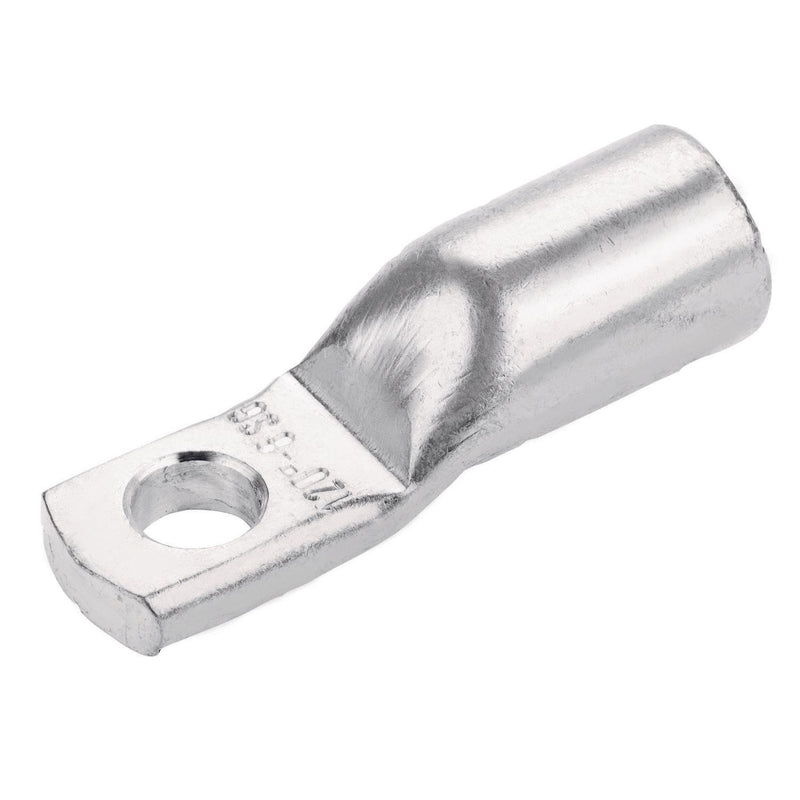

Cimco Werkzeuge - Rohrkabelschuh für Cu-Leiter Rohrkabelschuh 183814 RKS 70-M12

Rohrkabelschuhe für Schaltgeräteanschlüsse, SG-Reihe. Ausführung mit schmalem Flansch, ohne Sichtloch, Werkstoff: Cu-ETP nach DIN EN 13 600, weich, F20, damit auch bei großen Querschnitten noch problemlos manuell pressbar. Oberfläche: galvanisch verzinnt. Querschnitt: 70 mm²
Bolzen-Ø: 12 mm
ØD1: 12
A: 21
B: 19
ØD3: 13
ØD2: 16,5
C1: 12
C2: 14,5
L: 46
Pressung 7 mm: 1
Pressung 5 mm: 2
VE/Stck.: 1

Technische Details
Anschlussgewindemaß (metrisch)	12
Anschlusswinkel	180° (horizontal)
Flanschform	Ringform
Schmale Flanschausführung	ja
Isoliert	nein
Mit Sichtloch	nein
Leiter-Klasse	verschiedene
Werkstoff	Kupfer
Oberflächenschutz	verzinnt
Anzahl der Befestigungslöcher	1
Nennquerschnitt	70 mm²
AWG-Größe	0

Lieferumfang:
1 x Rohrkabelschuh 183814 RKS 70-M12
