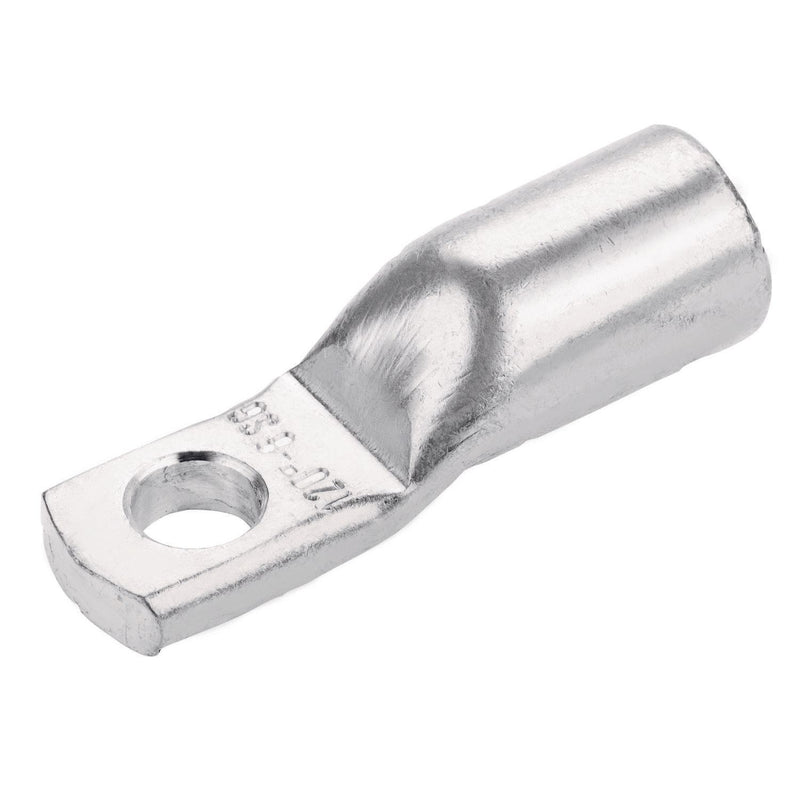

Cimco Werkzeuge - Rohrkabelschuh für Cu-Leiter Rohrkabelschuh 183798 RKS 25-M6

Rohrkabelschuhe für Schaltgeräteanschlüsse, SG-Reihe. Ausführung mit schmalem Flansch, ohne Sichtloch, Werkstoff: Cu-ETP nach DIN EN 13 600, weich, F20, damit auch bei großen Querschnitten noch problemlos manuell pressbar. Oberfläche: galvanisch verzinnt. Querschnitt: 25 mm²
Bolzen-Ø: 6 mm
ØD1: 7,0
A: 15
B: 10
ØD3: 6,5
ØD2: 10
C1: 7
C2: 7
L: 29,5
Pressung 7 mm: 1
Pressung 5 mm: 2
VE/Stck.: 25.

Technische Details
Anschlussgewindemaß (metrisch)	6
Anschlusswinkel	180° (horizontal)
Flanschform	Ringform
Schmale Flanschausführung	ja
Isoliert	nein
Mit Sichtloch	nein
Leiter-Klasse	verschiedene
Werkstoff	Kupfer
Oberflächenschutz	verzinnt
Anzahl der Befestigungslöcher	1
Nennquerschnitt	25 mm²
AWG-Größe	3

Lieferumfang:
1 x Cimco Werkzeuge - Rohrkabelschuh für Cu-Leiter Rohrkabelschuh 183798 RKS 25-M6
