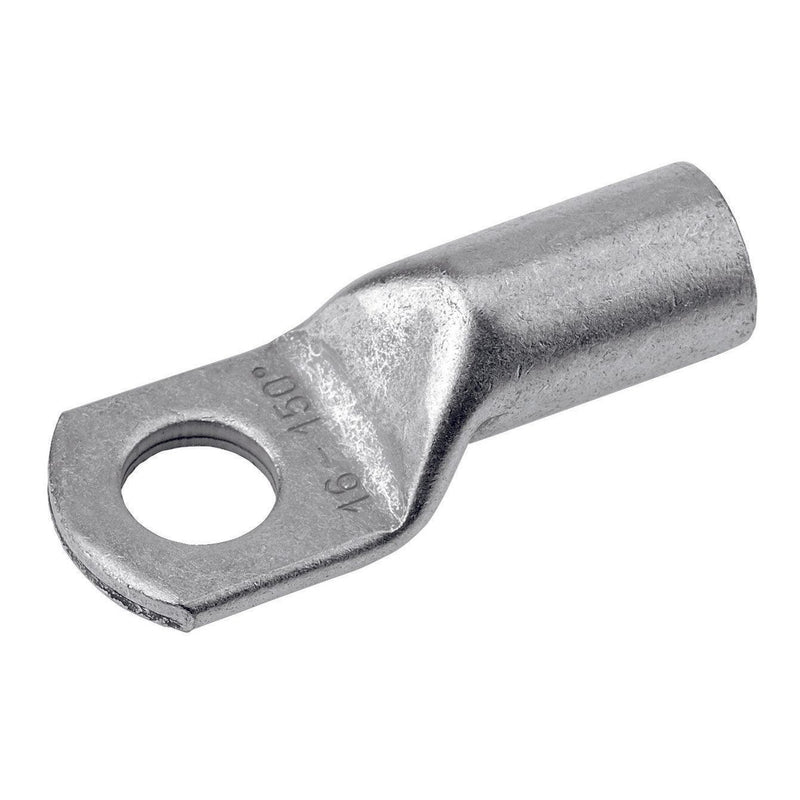

Cimco Werkzeuge - Rohrkabelschuh für Cu-Leiter Rohrkabelschuh 180804 240qmm/20mm

Rohrkabelschuh Cu, Normalausführung. Technische Daten - Werkstoff: Cu-ETP nach DIN EN 13600 - Oberfläche: galvanisch verzinnt, andere Oberflächen auf Anfrage - auch geeignet für feindrähtige Leiter nach IEC 228 Rohrkabelschuhe Cu, Normalausführung. Ausgeglüht auf Kupferhärte F20. Querschnitt: 240 mm²
Bolzen-Ø: 20
W: 39
Øi: 21
Øe: 26
C1: 21
C2: 22
a: 35
L: 96
Gewicht per 100St. ~kg: 13,72
7 mm: 2
Pressung 5 mm: 4
VE/Stck.: 1.

Technische Details
Anschlussgewindemaß (metrisch)	20
Anschlusswinkel	180° (horizontal)
Flanschform	Ringform
Schmale Flanschausführung	nein
Isoliert	nein
Mit Sichtloch	nein
Leiter-Klasse	verschiedene
Werkstoff	Kupfer
Oberflächenschutz	verzinnt
Anzahl der Befestigungslöcher	1
Nennquerschnitt	240 mm²
AWG-Größe	500 kcmil

Lieferumfang:
1 x Stück Rohrkabelschuh

Keine Downloads vorhanden.
