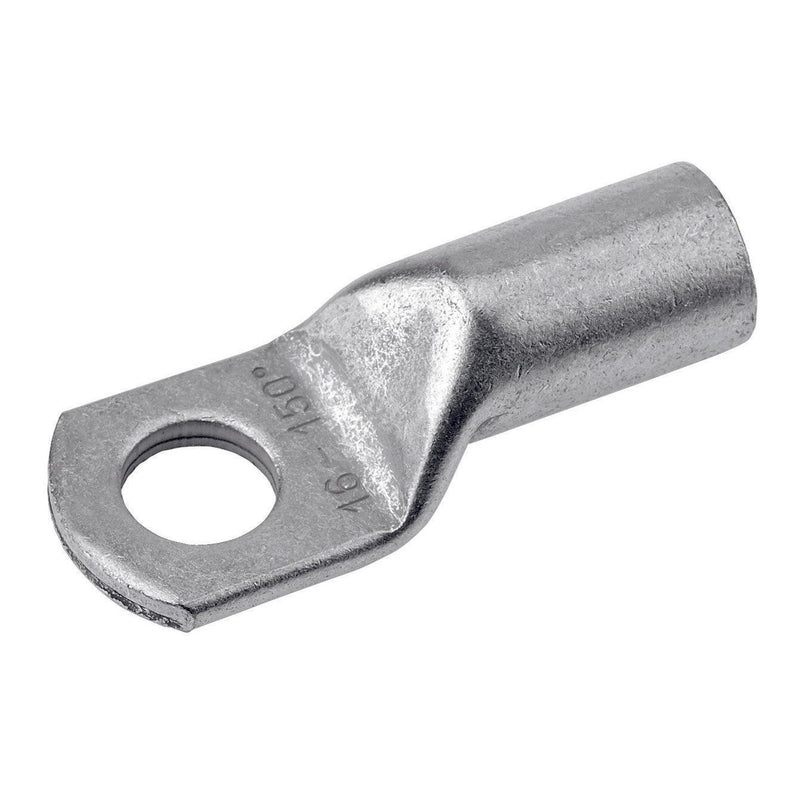

Cimco Werkzeuge - Rohrkabelschuh für Cu-Leiter Rohrkabelschuh 180776 120qmm/20mm

Rohrkabelschuh Cu, Normalausführung. Technische Daten - Werkstoff: Cu-ETP nach DIN EN 13600 - Oberfläche: galvanisch verzinnt, andere Oberflächen auf Anfrage - auch geeignet für feindrähtige Leiter nach IEC 228 Rohrkabelschuhe Cu, Normalausführung. Ausgeglüht auf Kupferhärte F20. Querschnitt: 120 mm²
Bolzen-Ø: 20
W: 36
Øi: 15
Øe: 19,5
C1: 22
C2: 22
a: 26
L: 85
Gewicht per 100St. ~kg: 7,13
7 mm: 1
Pressung 5 mm: 2
VE/Stck.: 1.

Technische Details
Anschlussgewindemaß (metrisch)	20
Anschlusswinkel	180° (horizontal)
Flanschform	Ringform
Schmale Flanschausführung	nein
Isoliert	nein
Mit Sichtloch	nein
Leiter-Klasse	verschiedene
Werkstoff	Kupfer
Oberflächenschutz	verzinnt
Anzahl der Befestigungslöcher	1
Nennquerschnitt	120 mm²
AWG-Größe	250 kcmil

Lieferumfang:
1 x Stück Rohrkabelschuh
