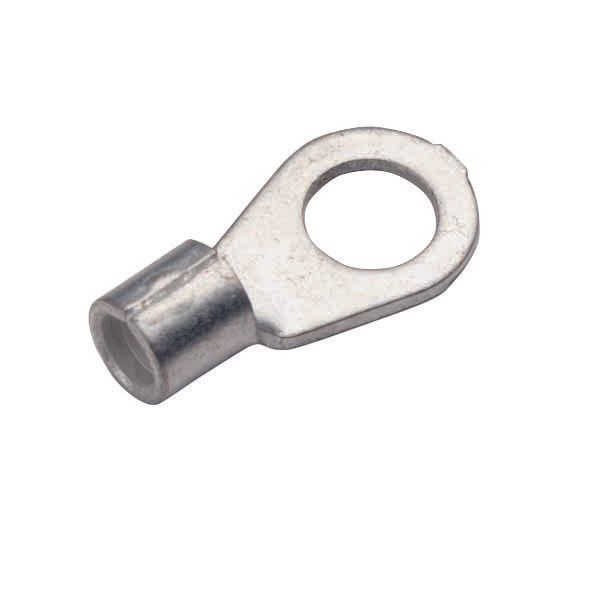

Cimco Werkzeuge - Quetschkabelschuh für Cu-Leiter Quetschkabelschuhe 180502 Ringform Cu

Quetschkabelschuhe, Ringform Cu, DIN 46234. Technische Daten - Werkstoff: Cu-ETP nach DIN EN 13600 - Oberfläche: galvanisch verzinnt, andere Oberflächen auf Anfrage - Besonders geeignet für feindrähtige Leiter nach IEC 228 . Querschnitt: 120 mm²
Bolzen-Ø 16 mm
Nenngröße nach DIN: 16-120
D1: 17
D3: 17 A: 22
B: 28
L: 48
S: 3
Gewicht per 100 St. ~kg: 5,8
VE/Stck.: 1.

Technische Details
Anschlussgewindemaß (metrisch)	16
Flanschform	Ringform
Entspricht DIN	ja
Isolation	ohne
Nennquerschnitt	120 mm²
Bandware	nein
Hülsenform	kurz
AWG-Bereich	25..250
Geeignet für massive Leiter	nein
Geeignet für mehrdrähtige Leiter	ja
Geeignet für feindrähtige Leiter	ja
Geeignet für hohe Temperaturen (bis 650 °C)	nein
Geeignet für Lackdraht	nein
Geeignet für Rundleiter	ja
Geeignet für Flachleiter	nein
Für zugfeste Verbindungen	nein
Werkstoff	Kupfer
Oberflächenschutz	verzinnt
Halogenfrei	ja

Lieferumfang:
1 x Cimco Werkzeuge - Quetschkabelschuh für Cu-Leiter Quetschkabelschuhe 180502 Ringform Cu
