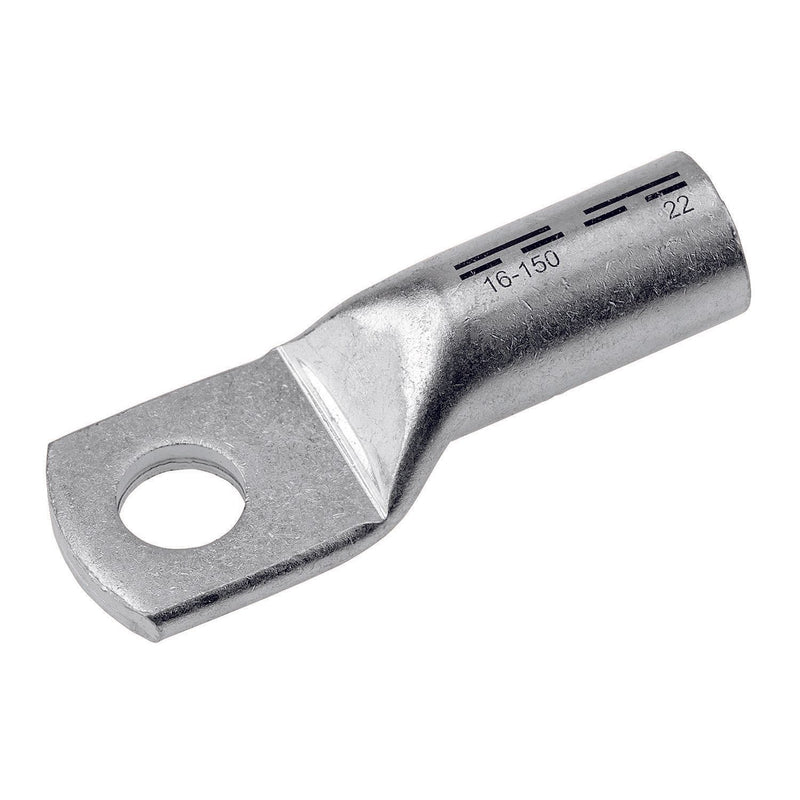

Cimco Werkzeuge - Presskabelschuh für Cu-Leiter Presskabelschuh 183525 70qmm/14mm

Presskabelschuh Cu, DIN 46235. Technische Daten - Werkstoff: Cu-ETP nach DIN EN 13600
Oberfläche: galvanisch verzinnt, andere Oberflächen auf Anfrage
besonders geeignet für feindrähtige Leiter nach IEC 228
Ausgeglüht auf Kupferhärte F 20. Ausführung: Querschnitt: 70 mm²
Bolzen-Ø: 14 mm
Kennziffer: 16

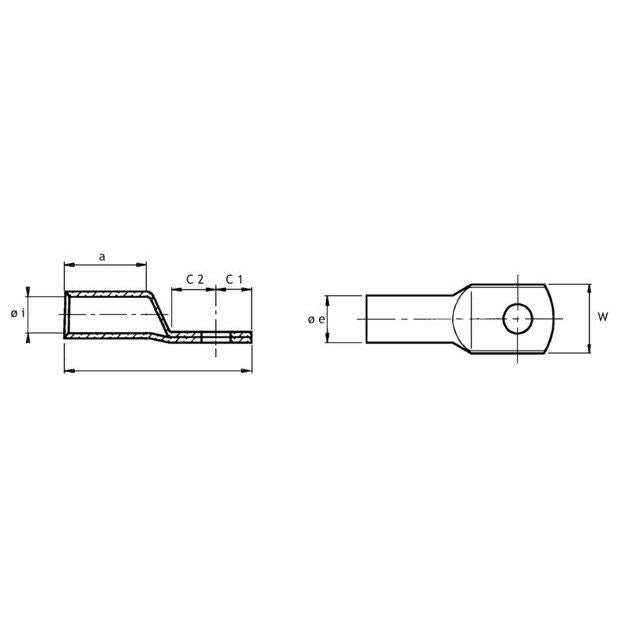

W: 24
Øi: 11,5
Øe: 16,5
C1: 14
C2: 16,5
a: 31
L: 71,5
Gewicht per 100 St.~kg: 6,12
Pressung 7 mm: 2
Pressung 5 mm: 3
nach DIN: -
VE/Stck. 1

Technische Details
Anschlussgewindemaß (metrisch)	14
Anschlusswinkel	180° (horizontal)
Anzahl der Befestigungslöcher	1
Kennziffer	16
Nennquerschnitt	70 mm²
Oberflächenschutz	verzinnt
Kennfarbe	ohne

Lieferumfang:
1 x Presskabelschuh Cu, DIN 46235
